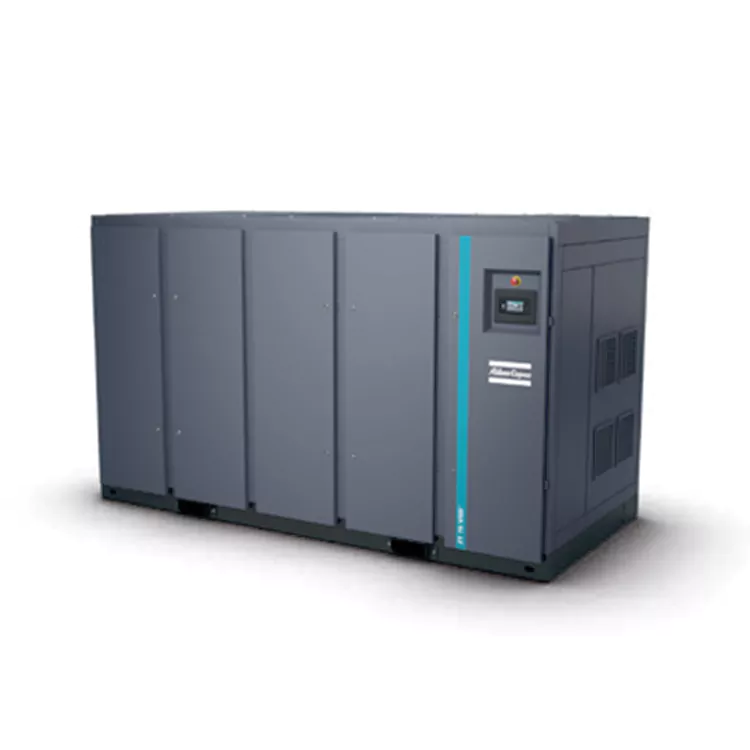

Ölfreier VSD-Luftkompressor mit variabler Frequenz

Die Beschaffung von einem professionellen Hersteller von ölfreien VSD-Luftkompressoren mit variabler Frequenz in China ermöglicht es globalen Produktionsmanagern, durch Druckschwankungen verursachte Energieverluste in der Fabrik zu reduzieren. Das integrierte Wechselrichterdesign von DECHUAN bietet einen flexiblen Druckauswahlbereich von 4 bis 10 bar und schützt so empfindliche nachgeschaltete pneumatische Werkzeuge.

Präzisionstechnik für Antriebe mit variabler Drehzahl

Luftkompressoren mit fester Drehzahl laden und entladen ständig und verbrauchen hohe Leistung, auch wenn keine Luft verbraucht wird. Dieser Wechsel führt zu starken Druckabfällen und beschleunigt den mechanischen Verschleiß. Der ölfreie VSD-Luftkompressor beseitigt diese Probleme durch kontinuierliche elektronische Anpassung:

• Durchflusssynchronisierung in Echtzeit: Der kundenspezifische Frequenzumrichter überwacht den Leitungsdruck bis auf Bruchteile eines Bars und passt die Motordrehzahl sofort an die aktiven Druckluftwerkzeuge Ihrer Anlage an.

• Sanftanlauf-Vorteil: Eliminiert die hohen Stromstöße, die bei herkömmlichen Motorstarts mit fester Drehzahl typisch sind, schützt das Stromnetz Ihrer Anlage und reduziert die mechanische Belastung der internen Zahnräder.

• Keine Druckluftentlüftung: Vermeidet die Verschwendung von Druckluft in die Atmosphäre während der Entladezyklen und stellt sicher, dass jedes Kilowatt Leistung direkt in nutzbares Luftvolumen umgewandelt wird.

Das Problem der Druckschwankungen in automatisierten Leitungen

Luftkompressoren mit fester Drehzahl verursachen große Druckschwankungen in Ihren Hauptleitungen, wenn diese zwischen Lade- und Entladezustand wechseln. Diese Druckabfälle können dazu führen, dass automatisierte Pick-and-Place-Roboter oder präzise pneumatische Verpackungsmaschinen Fehlzufuhren haben, was zu Produktfehlern und unerwarteten Stopps der Montagelinie führt.

Dieser ölfreie VSD-Luftkompressor mit variabler Frequenz löst Druckschwankungen durch Echtzeitmodulation:

• Strenge Druckbandsteuerung: Hält einen stabilen Leitungsdruck innerhalb eines engen Fensters von 0,10 bar (1,5 psi) aufrecht und gewährleistet so eine konstante Leistung automatisierter Druckluftwerkzeuge.

• Sanftanlauffähigkeit: Der Frequenzumrichter erhöht die Motorgeschwindigkeit schrittweise und vermeidet so starke Stromstöße, die die Elektronik in der Nähe der Fabrik stören könnten.

• Großes Inverter-Geschwindigkeitsfenster: Verfügt über einen breiten, zertifizierten Gasfluss-Einstellbereich bis zu 75 % der vollen Kapazität ohne kritische mechanische Vibrationen.

Wichtige technische Parameter

• Druckflexibilität: Einstellbar von 4,0 bar bis 10,0 bar

• Energiesparprofil: Bis zu 35 % durchschnittliche Energieeinsparung im Vergleich zu Alternativen mit fester Geschwindigkeit

• Volumetrische Förderleistung: 4,2 bis 148,5 m³/min dynamische Förderleistung

• Antriebsumrichtergehäuse: Hocheffizientes Gehäuse, ausgelegt für stabilen Betrieb bis zu 50 °C

ZR/ZT 55-90 (FF) STD

ZR/ZT 75-90 VSD (FF) STD

Die Leistungsreferenzbedingungen für das Gerät wurden gemäß Anhang C, 4. Ausgabe (2009) von ISO 1217 gemessen:

· Relative Luftfeuchtigkeit: 0 %

· Absoluter Eingangsdruck: 1 bar

· Einlasstemperatur: 20 °C. Die Entladungsrate (FAD) wurde bei den folgenden Betriebsdrücken gemessen:

Typ mit konstanter Geschwindigkeit:

·  -7,5 bar Typ: 7 bar

· -8,6 bar Typ: 7 bar

· -10 bar Typ: 9 bar

VSD-Typ:

· -8,6 bar Typ: 7 bar

· -10,4 bar Typ: 9 bar

· (2) Bewerteter Emissionsschalldruckpegel der Klasse A des Arbeitsplatzes (LpWSAd). Gemessen gemäß ISO 2151:2004 (unter Verwendung der Schallintensitäts-Scanmethode 150 9614/2). Der neu hinzugefügte Korrekturfaktor ist ein völlig unsicherer Wert (KpAd), der dem Testcode entspricht.

· (3) Das Gewicht dient nur als Referenz; Maßgeblich ist das tatsächlich gelieferte Gewicht.

ZR/ZT 110-160 (FF) STD

ZR/ZT 110-160 VSD (FF) STD

Gemäß ISO 1217 Anhang C, 4. Ausgabe (2009), sind die Referenzbedingungen für die Geräteleistung wie folgt:

· Relative Luftfeuchtigkeit: 0 %

· Absoluter Eingangsdruck: 1 bar

· Einlasstemperatur: 20°C

Der Verdrängungs-FAD wird bei den folgenden Betriebsdrücken gemessen:

Modelle mit konstanter Geschwindigkeit:

-7,5-bar-Modelle: 7 bar

-8,6-bar-Modelle: 7 bar

-10-bar-Modelle: 9 bar

VSD-Modelle:

-8,6-bar-Modelle: 7 bar

-10,4-bar-Modelle: 9 bar

(2) Bewerteter Emissionsschalldruckpegel der Klasse A des Arbeitsplatzes (LpWSAd). Gemessen gemäß ISO 2151:2004 (ISO 9614/2-Schallintensitäts-Scanmethode). Der neu hinzugefügte Korrekturfaktor KpAd ist unsicher und entspricht dem Testcode.

(3) V1=380 V, V2=400 V.

(4) Das Gewicht dient nur als Referenz; Maßgeblich ist das tatsächliche Gewicht.

ZR/ZT 200-275 (FF)

 ZR/ZT 250-315 VSD (FF)

-Relative Luftfeuchtigkeit: 0 %

-Absoluter Eingangsdruck: 1bar

-Einlasstemperatur: 20°℃

Die Entladungsrate (FAD) wurde bei den folgenden Betriebsdrücken gemessen

Typ mit konstanter Geschwindigkeit:

-7,5 bar Typ: 7 bar

-8,6 bar Typ: 7 bar

-10 bar Typ: 9 bar

VSD-Typ:

-8,6 bar Typ: 7 bar

-10,4 bar Typ: 9 bar

(2) Bewerteter Emissionsschalldruckpegel der Klasse A des Arbeitsplatzes (LpWSAd).

Gemessen gemäß ISO 2151:2004 (mit 150 9614/2 (Schallintensitäts-Scan-Methode).

Der neu hinzugefügte Korrekturfaktor ist ein völlig unsicherer Wert (KpAd), der dem Testcode entspricht.

(3) Das Gewicht dient nur als Referenz; Maßgeblich ist das tatsächlich gelieferte Gewicht.

ZR 300-750

ZR 355-900VSD

Die Leistungsreferenzbedingungen für das Gerät wurden gemäß Anhang C, 4. Ausgabe (2009) von ISO 1217 gemessen:

· Relative Luftfeuchtigkeit: 0 %

· Absoluter Eingangsdruck: 1 bar

· Einlasstemperatur: 20 °C. Die Entladungsrate (FAD) wurde bei den folgenden Betriebsdrücken gemessen:

Typ mit konstanter Geschwindigkeit:

·  -7,5 bar Typ: 7 bar

· -8,6 bar Typ: 7 bar

· -10 bar Typ: 9 bar

VSD-Typ:

· -8,6 bar Typ: 7 bar

· -10,4 bar Typ: 9 bar

· (2) Bewerteter Emissionsschalldruckpegel der Klasse A des Arbeitsplatzes (LpWSAd). Gemessen gemäß ISO 2151:2004 (unter Verwendung der Schallintensitäts-Scanmethode 150 9614/2). Der neu hinzugefügte Korrekturfaktor ist ein völlig unsicherer Wert (KpAd), der dem Testcode entspricht.

· (3) Das Gewicht dient nur als Referenz; Maßgeblich ist das tatsächlich gelieferte Gewicht.

ZR 200X-400X

ZR/ZT 75-160 VSD+

ZR/ZT 75-160 VSD+ FF

Die Leistungsreferenzbedingungen für das Gerät wurden gemäß Anhang C, 4. Ausgabe (2009) von ISO 1217 gemessen:

· Relative Luftfeuchtigkeit: 0 %

· Absoluter Eingangsdruck: 1 bar

· Einlasstemperatur: 20 °C. Die Entladungsrate (FAD) wurde bei den folgenden Betriebsdrücken gemessen:

Typ mit konstanter Geschwindigkeit:

·  -7,5 bar Typ: 7 bar

· -8,6 bar Typ: 7 bar

· -10 bar Typ: 9 bar

VSD-Typ:

· -8,6 bar Typ: 7 bar

· -10,4 bar Typ: 9 bar

· (2) Bewerteter Emissionsschalldruckpegel der Klasse A des Arbeitsplatzes (LpWSAd). Gemessen gemäß ISO 2151:2004 (unter Verwendung der Schallintensitäts-Scanmethode 150 9614/2). Der neu hinzugefügte Korrekturfaktor ist ein völlig unsicherer Wert (KpAd), der dem Testcode entspricht.

· (3) Das Gewicht dient nur als Referenz; Maßgeblich ist das tatsächlich gelieferte Gewicht.

Umfassender technischer Support von DECHUAN

DECHUAN bietet umfassende technische Dienstleistungen für Ihre aerodynamischen ölfreien VSD-Luftkompressorinstallationen mit variabler Frequenz. Von der ersten Rohrkonstruktion und Systeminbetriebnahme bis hin zu langfristigen Routineinspektionen und Notfallreparaturunterstützung verwaltet unser Team mit Hauptsitz in Shanghai den gesamten Prozess. Wir versprechen regionalen Kunden eine 10-minütige telefonische Antwort und Vor-Ort-Unterstützung innerhalb einer Stunde, um Ihre Produktion am Laufen zu halten.

Benutzerdefinierte Kalibrierung und Prozessablauf

• Bedarfsprofilierung vor Ort: Wir analysieren die wöchentlichen Luftverbrauchstrends Ihrer Einrichtung, um die optimalen Wechselrichter-Beschleunigungskurven zu programmieren.

• Elektronikon®-Schnittstellenkonfiguration: Die zentrale Steuereinheit ist für die Handhabung mehrerer Maschinenkonfigurationen vorkonfiguriert und sorgt für einen gleichmäßigen Laufzeitausgleich aller aktiven Kompressoren.

• Optimierung rauer Umgebungsbedingungen: Wechselrichter sind in einem geschützten Gehäuse mit speziellen Kühlpfaden montiert und gewährleisten so eine zuverlässige Leistung in nicht klimatisierten Nutzräumen.

FAQ

F: Wie geht der ölfreie VSD-Luftkompressor mit variabler Frequenz mit hohen Raumtemperaturen um?

A: Der hocheffiziente Wechselrichter ist direkt in einen elektrischen Schaltschrank eingebaut, der für den Betrieb bei Umgebungstemperaturen von bis zu 50 °C/122 °F (Standardleistung bis zu 40 °C) ausgelegt ist und so thermische Auslösungen in heißen Sommermonaten verhindert.

F: Verursacht der Wechselrichter einen beschleunigten Verschleiß der Motorlager des Kompressors?

A: Nein. Die maßgeschneiderten Motoren von DECHUAN verfügen über geschützte, isolierte Lager. Dadurch wird verhindert, dass elektrische Erodierströme durch die Lager fließen, was elektrische Lochfraßbildung verhindert und eine lange mechanische Lebensdauer gewährleistet.

F: Erzeugt der Frequenzumrichter elektrisches Rauschen, das unsere anderen automatisierten Maschinen beeinträchtigen könnte?

A: Nein. Alle DECHUAN VSD-Systeme verfügen über integrierte elektromagnetische Verträglichkeitsfilter (EMV) und abgeschirmte Gehäuse. Sie sind vollständig zertifiziert, um sicherzustellen, dass ihr Betrieb keine elektrischen Störungen Ihrer empfindlichen Elektronik oder automatisierten Systeme verursacht.
