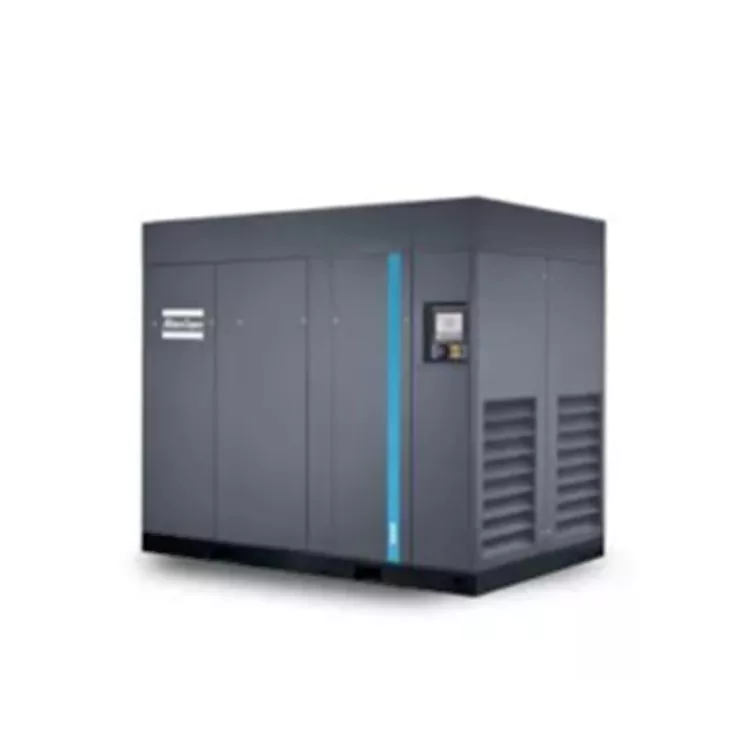

Ölfreier Niederdruck-Schraubenluftkompressor

Als professioneller Lieferant bietet DECHUAN langlebige ölfreie Niederdruck-Schraubenluftkompressoren an.

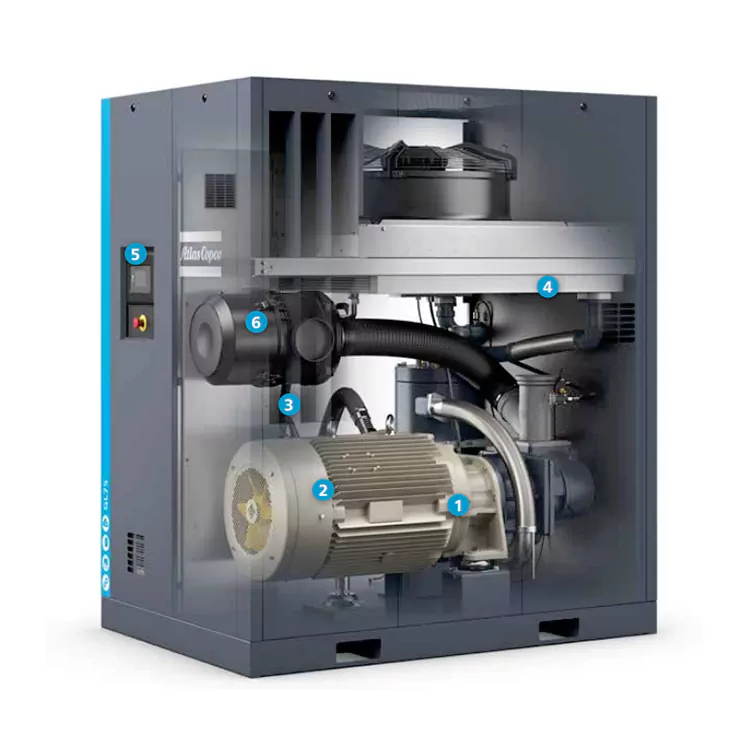

Produktvorteile

Wartungsfreies Antriebssystem

• Wartungsfrei, vollständig geschlossen, verhindert das Eindringen von Staub und Schmutz

• Es ist für raue Umgebungen geeignet

• Hocheffizienter Zahnradantrieb, ohne den Effizienzverlust von Kupplungen

• Die maximale Betriebsumgebungstemperatur beträgt für das Standardmodell 46 °C und für das Hochtemperaturmodell 55 °C

Ultraeffizienter Motor

• Motoreffizienzklasse IE4

• Schutzart IP55, Isolationsklasse F, Temperaturanstiegsklasse B

• Die Nicht-Antriebsseite ist mit fettgeschmierten, wartungsfreien Lagern ausgestattet

• Der ölfreie Niederdruck-Schraubenluftkompressor eignet sich für den Dauerbetrieb in rauen Umgebungen

Robuster rotierender Ölfilter

• Verunreinigungen im Öl effizient filtern, um die Lebensdauer der Teile zu verlängern

•Der Ölfilter ist mit einem Bypassventil ausgestattet

•Unabhängiger, extrem großer Ölkühler und Nachkühler

•Die niedrige Temperatur am Rotoraustritt sorgt für eine lange Lebensdauer des Öls

•Der eingebaute mechanische Dampf-Wasser-Abscheider kann nahezu 100 % des Kondensatwassers entfernen

•Das spannungsentlastende Design verhindert einen thermischen Schock im Wärmetauscher

Elektronikon® Touchscreen-Controller

•Fernbedienung, Alarmausgabe, Wartungs- und Instandhaltungspläne sowie Netzwerkdiagnose sind verfügbar

•Die integrierte Smartlink-Ferndiagnose maximiert die Leistung des Luftkompressorsystems und sorgt für Energieeinsparungen

•Diagnose mehrerer Kompressoren (2,4 und 6 Einheiten in gemeinsamer Steuerung sind optional)

•Hochleistungs-Lufteinlassfilter

•Der ölfreie Niederdruck-Schraubenluftkompressor kann 99,9 % des Grobstaubs entfernen und verbessert so den Schutz der Kompressorkomponenten

• Extrem lange Lebensdauer

Atlas GL 37-75 zeichnet sich durch herausragende Effizienz, hervorragende Druckluftqualität, geringen Energieverbrauch unter stabilen Gasnutzungsbedingungen und intelligente Eigenschaften aus, die Effizienz und Zuverlässigkeit gewährleisten. Der Touch-Controller „Elektronikon“ kommt zum Einsatz, mit Echtzeit-Ferndiagnose und Optimierungsvorschlägen von SMARTLINK sowie OPCUA zur Integration in Produktionssysteme.

Technische Parameter von Atlas GL 37-75

Die Spezifikationsmaße des Atlas GL 37-75

Hauptparameter

Die Leistungsparameter des Geräts werden gemäß ISO1217, Anhang C und 2009 gemessen

Schalldruckpegeltest am Arbeitsplatz: LpWSA (Ref. 20 μPa) dB(A) (Fehler: 3 dB(A))

Der Geräuschpegel wird gemäß den Standards ISO2151 und ISO9614 gemessen

Der FAD wird bei folgenden Arbeitsdrücken gemessen: 5 bar für das 5,5-bar-Modell

Referenzbetriebsbedingungen: Absoluter Ansaugdruck: 1 bar

Lufteinlasstemperatur: 20°C

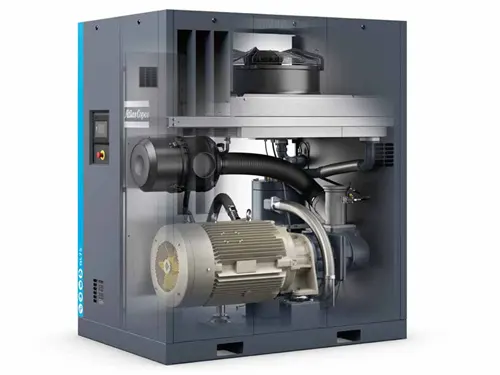

Die Hauptstruktur des Luftkompressors Atlas GL 37-75

1. Haupteinheitsabschnitt: Er umfasst das Einlassventil, das Auslassventil, das Übertragungssystem usw., die für den Lufteinlass, die Kompression und den Auslass verwendet werden.

2. Hilfssysteme: einschließlich Schmierölsystem, Kühlwassersystem, elektrisches Steuerungssystem usw. werden verwendet, um den normalen Betrieb des Luftkompressors sicherzustellen.

Der Arbeitsprozess des Luftkompressors Atlas GL 37-75

1. Startphase: Wenn der Netzschalter gedrückt wird, startet das elektronische Steuersystem automatisch das Schmiersystem und das Kühlwassersystem des Luftkompressors. Gleichzeitig öffnet sich das Einlassventil und Luft gelangt in das Innere des Hauptgeräts.

2. Kompressionsstufe: Während sich der Schraubenrotor dreht, wird die Luft im Hauptgerät der Kompressionskraft ausgesetzt und der Druck steigt allmählich an. Zu diesem Zeitpunkt wird das Auslassventil geschlossen, um ein Zurückströmen des komprimierten Gases zu verhindern.

3. Auslassstufe: Wenn der eingestellte Druckwert erreicht ist, aktiviert das elektronische Steuersystem automatisch das Auslassventil, um das komprimierte Gas abzulassen. In der Zwischenzeit wird das Einlassventil geschlossen und der ölfreie Niederdruck-Schraubenluftkompressor wartet auf den nächsten Start.

4. Abschaltphase: Wenn der Betrieb des Luftkompressors gestoppt werden muss, drücken Sie die Abschalttaste. Das elektronische Steuersystem schaltet das Schmiersystem und das Kühlwassersystem ab und schließt nach und nach das Einlassventil und das Auslassventil. Schließlich hörte der Luftkompressor vollständig auf zu arbeiten.

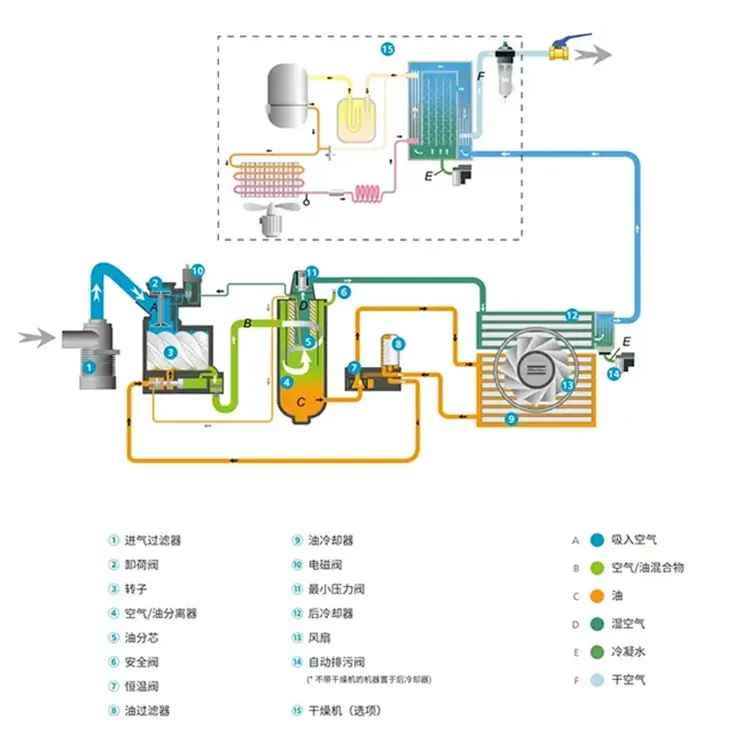

Arbeitsablaufdiagramm des Luftkompressors Atlas GL 37-75
