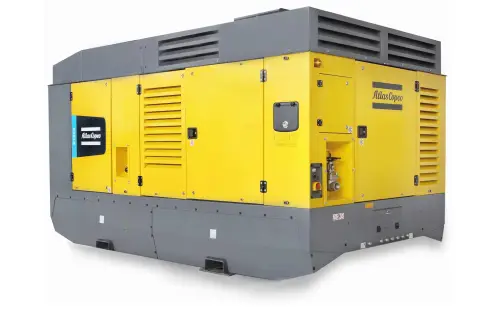

Mobiler Luftkompressor mit Dieselantrieb

Produktreferenz

Standardlieferumfang

Bei den Atlas Copco X1300, Y1300 und XRS 1500-20 handelt es sich um schallgedämpfte, zweistufige Schraubenkompressoren mit Öleinspritzung, die von einem flüssigkeitsgekühlten Sechszylinder-Cummins-Dieselmotor angetrieben werden.

Die Einheit besteht aus zwei hocheffizienten Kompressorelementen, einem Dieselmotor, Kühl-, Luft-/Öl-Trenn- und Steuersystemen – alles in einem schallgedämpften, pulverbeschichteten Stahlgehäuse untergebracht.

Besonderes Augenmerk wurde auf die Gesamtqualität des Produkts, die Benutzerfreundlichkeit, die Wartungsfreundlichkeit und den wirtschaftlichen Betrieb gelegt, um erstklassige Betriebskosten zu gewährleisten

Verfügbare Modelle

Merkmale

• DrillAir™

• Oiltronix™ V2

• Zusätzliche 3 % Kraftstoffeinsparung

• Neues Konzept des Ölabscheiderbehälters

• XPR

• Dynamischer Durchflussschub

Vorteile

• 30 % höhere Bohrgeschwindigkeit und Abdeckung eines breiten Anwendungsbereichs mit einem einzigen Kompressor

• Hohe Systemzuverlässigkeit, Vermeidung von Wasserbildung im Kompressorölsystem und längere Lebensdauer der Elemente

• Da kein manuelles Regelventil oder Druckregelleitungen vorhanden sind, entfallen die damit verbundenen Gefrierprobleme

• Sparen Sie 1 Stunde für den OSE-Wechsel

• Bieten Sie ein erweitertes Sortiment, um mehr Anwendungen abzudecken

• Bietet 10 % mehr Durchfluss beim Spülen und Nachfüllen des Stiels

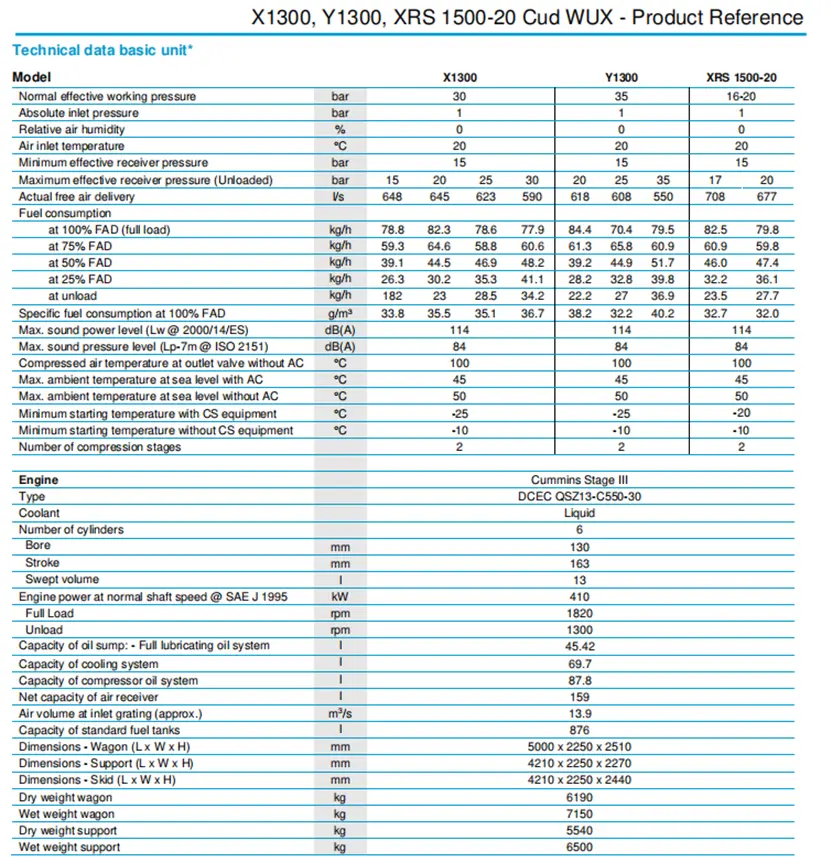

Technische Parameter

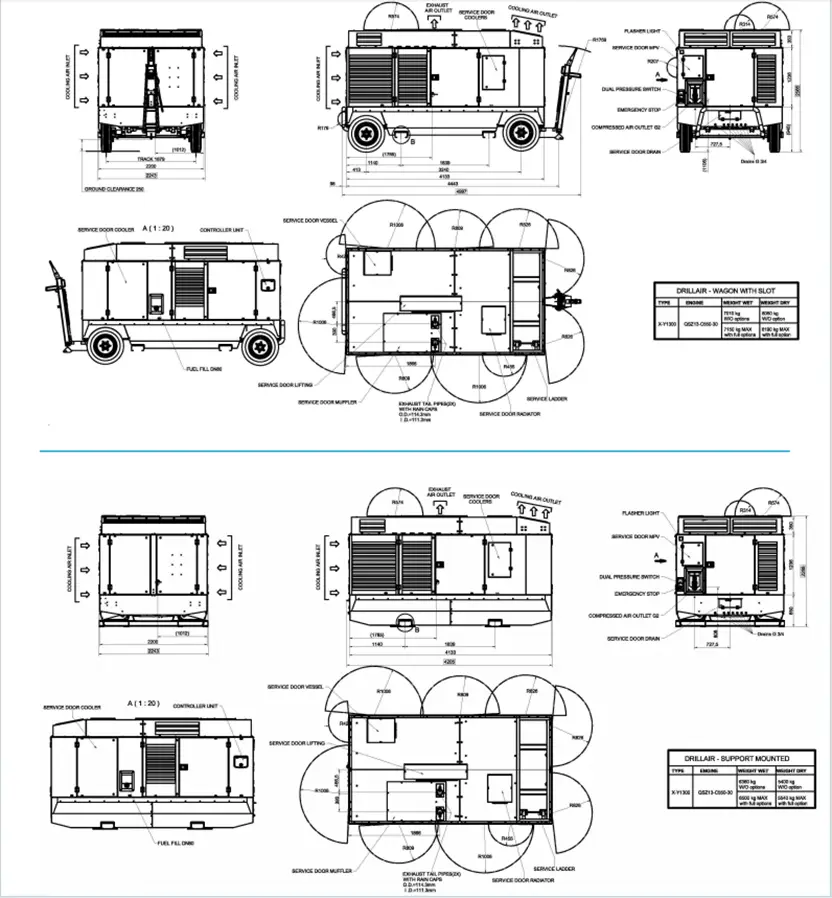

Spezifikationen und Abmessungen

Hauptdaten

Kompressorelement

Die Qualität eines Kompressors lässt sich anhand der Zuverlässigkeit, Effizienz und Haltbarkeit des verwendeten Kompressorelements messen. Durch jahrzehntelange Erfahrung in der Konstruktion von Kompressorelementen ist das Ergebnis die Produktion der effizientesten und zuverlässigsten Kompressoren auf dem Markt.

Luft-/Ölabscheider

Die Luft- und Ölabscheidung wird durch einen Zentrifugal-Ölabscheider in Kombination mit einem Filterelement erreicht.

Der Abscheider ist für einen höheren maximalen Arbeitsdruck ausgelegt und mit einem abgedichteten Hochdruck-Sicherheitsventil, einem Mindestdruckventil, einem automatischen Abblaseventil und einem Druckregler ausgestattet.

Kühlsystem

Der Motor ist mit einem Flüssigkeitskühler und Ladeluftkühler ausgestattet und der Kompressor ist mit einem Ölkühler ausgestattet. Das Kühlsystem ist für den Dauerbetrieb bei Umgebungsbedingungen bis 50 °C und geschlossenen Haubentüren ausgelegt.

Kompressor-Regulierungssystem

Das Regelsystem für mobile Luftkompressoren mit Dieselantrieb besteht aus Luftfiltern, einem Luftbehälter/Ölabscheider, einem Kompressorelement, einer Einlassventilbaugruppe mit Einlassventil und einem Abblaseventil. Alles gesteuert durch ein elektronisches Regelsystem.

Das variable Regulierungssystem ermöglicht die vollständige Kontrolle des Kompressordrucks und -durchflusses. Es steuert den Behälterdruck und den Auslassdurchfluss durch Messung des Luftdrucks und der Lufttemperatur an mehreren Punkten und steuert das Lufteinlassventil, die Motordrehzahl und das Abblasventil entsprechend den gemessenen Werten.

Für einen sparsamen Kraftstoffverbrauch sorgt der vollautomatische stufenlose Drehzahlregler, der die Motordrehzahl an den Luftbedarf anpasst.

Entladestellen

Druckluft ist ab 1 x G2 verfügbar.

Motor

Cummins-Dieselmotor

Der dieselbetriebene mobile Luftkompressor wird von einem flüssigkeitsgekühlten Sechszylinder-Dieselmotor Cummins QSZ13-C550-30 angetrieben. Die Kraft des Motors wird über eine Hochleistungskupplung auf das Kompressorelement übertragen.

Elektrisches System

Der X1300, Y1300 und XRS 1500-20 sind mit einem 24-Volt-Bordnetz mit negativer Erdung ausgestattet.

Instrumentierung – XC4003

Das XC4003-Bedienfeld befindet sich an der Vorderseite der Kompressorhaube.

Die intuitive Atlas Copco XC4003-Steuerung ist einfach zu bedienen und alle Funktionen stehen Ihnen bequem zur Verfügung. Der Controller verwaltet auch das Betriebssystem des Motor-ECU sowie eine Reihe von Sicherheitswarnungen und Abschaltungen für verschiedene Parameter (unten aufgeführt).

Funktionalität des XC4003-Controllers:

• Hauptbildschirm

- Gefäßdruck

- Kraftstoffstand

- Betriebsstunden

- U/min

- Luftstrom CFM

• Allgemeine Einstellungen

- Stationäre DPF-Regeneration

- Motordiagnose

- Automatischer Start/Laden/Stopp

- Sprachen

- Maßeinheiten

• Messungen

- Kraftstoffverbrauch

- Motorkühlmitteltemperatur

- Temperatur des Kompressorelements

- Gefäßdruck

- Motorlast

- Motoröldruck

- DPF-Rußbelastung

- Kraftstofftemperatur

- Batteriespannung

- Regulierungsdruck

- Beladene/entladene Stunden

- Erfolgreiche/erfolglose Starts

- Service-Timer (2)

• Betriebskontrollen

- Voreingestellter Durchfluss oder Betriebsdruck

• Service

- Datentrends

- Projektsicherung

• Alarm

- Aktive Alarme

- Ereignisprotokollverlauf

- Alarmprotokollverlauf

Sicherheitsvorrichtungen

Der Kompressor ist standardmäßig mit Sicherheitsvorrichtungen für den Kompressor und den Motor ausgestattet. Das Gerät wird vollständig ausgeschaltet, wenn:

- Temperaturanstieg des Motoröls zu hoch

- Motoröldruckabfall zu gering

- Die Austrittstemperatur der Druckluft liegt außerhalb eines festgelegten Bereichs.

- Niedriger Kraftstoffstand

Der Anlassermotor ist außerdem vor Überlastung durch zu lange Betriebsdauer oder bei laufendem Motor geschützt.

Karosserie

Der dieselbetriebene mobile Luftkompressor wird standardmäßig mit einem verzinkten Stahldach mit Pulverbeschichtung für hervorragenden Korrosionsschutz geliefert.

Breite Türen bieten vollständigen Wartungszugang zu allen Komponenten.

Herstellungs- und Umweltstandards

Der X1300, Y1300 und XRS 1500-20 werden nach strengen ISO 9001-Vorschriften und durch ein vollständig implementiertes Umweltmanagementsystem hergestellt

Managementsystem, das die Anforderungen von ISO 14001 erfüllt. Es wurde darauf geachtet, die negativen Auswirkungen auf die Umwelt so gering wie möglich zu halten.

Mitgelieferte Dokumentation

Das Gerät wird mit folgenden Dokumenten und Zertifikaten geliefert:

- Ersatzteilliste für Kompressor.

- Bedienungsanleitung für Kompressor und Motor.

- Maschinenprüfzertifikat.

- Schiffszertifikat.

Garantieabdeckung

• Informationen zur Garantie finden Sie in der Produktpräsentation.

• Erweiterte Garantieprogramme sind verfügbar; Für weitere Informationen wenden Sie sich bitte an Ihren örtlichen Vertriebsmitarbeiter.

* Hinweis: Aufgrund der kontinuierlichen Weiterentwicklung der Produkte können sich die technischen Daten ohne vorherige Ankündigung ändern.
