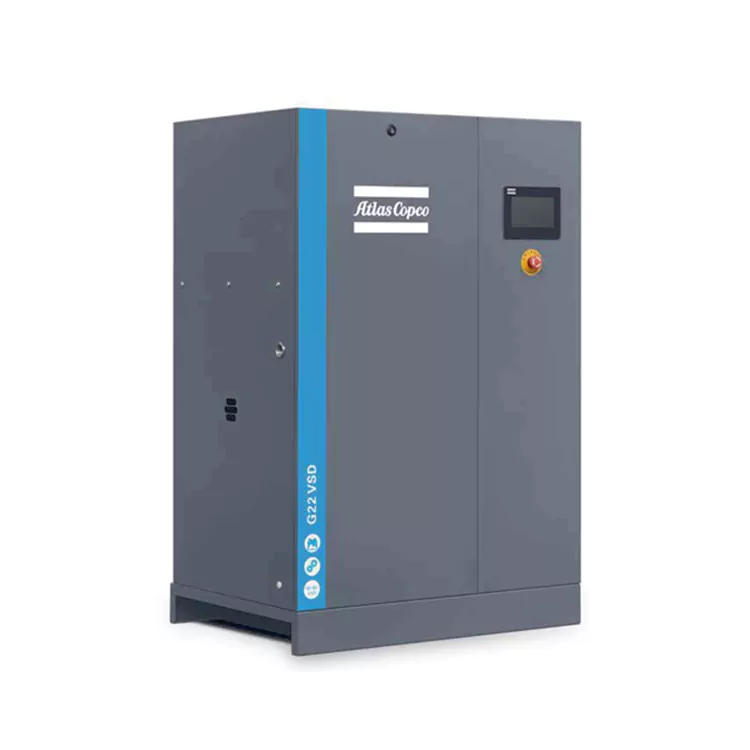

Der VSD-Luftkompressor mit variabler Frequenz von Atlas ist speziell für den Dauerbetrieb konzipiert. Das Antriebssystem verfügt über einen effizienten Permanentmagnetmotor, der eine hervorragende Ölkühlungswirkung erzielen kann. Mit der VSD-Technologie können Energieeinsparungen von bis zu 35 % erzielt werden, und der geringere Platzbedarf sorgt für Flexibilität bei der Installation.
Hohe Zuverlässigkeit
Der VSD-Luftkompressor mit variabler Frequenz ist speziell für den Dauerbetrieb konzipiert.
Es kann bei Temperaturen bis zu 46 °C/115 °F zuverlässig arbeiten.
Das Starten mit variabler Frequenz kann die Belastung wichtiger Komponenten verringern und den Anlaufstrom senken.
Standardmäßig mit einem Hochtemperatur-Thermostatventil ausgestattet.
Niedrige Betriebskosten
Mit der VSD-Technologie können Energieeinsparungen von bis zu 35 % erzielt werden.
Hocheffizienter ölgekühlter Permanentmagnetmotor (PM) IE4.
Fortschrittliche Komponenten fördern mehr Luft mit höherer Effizienz.
Einfach zu installieren und zu warten
Zur Auswahl stehen Stand- oder Tankaufstellungsvarianten.
Die kleinere Grundfläche sorgt für Flexibilität bei der Installation.
Die Hauptkomponenten Ölabscheider und Filter sind einfach zu warten und zu bedienen.
Wir sind ein professioneller Hersteller und Lieferant von Luftkompressoren in China. Willkommen zur Beratung und zum Kauf.

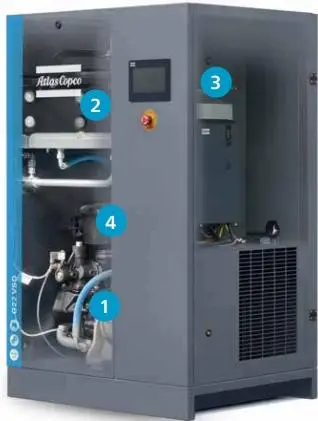

1. Hocheffizientes Antriebssystem
Das Antriebssystem verwendet hocheffiziente Permanentmagnetmotoren (IPM), die der IE4-Norm entsprechen.
Durch das vernünftige und exquisite Design kann eine hervorragende Ölkühlungswirkung erzielt werden.
Schutzart IP54.
2. W-förmiges Lamellenkühlsystem
Das W-Fin-Design gewährleistet einen zuverlässigen Betrieb unter rauen Bedingungen.
Axialventilatoren können die Kühlleistung verbessern.
3. Schaltschrank
Fortschrittlicher Touchscreen-Controller.
Der speziell für Luftkompressoren entwickelte Frequenzumrichter kann in Ausnahmesituationen für eine selbstregulierende Regelung sorgen.
4. Langlebige Ölfilter/Ölabscheider
Der Ölfilter ist mit einem integrierten Bypassventil ausgestattet.

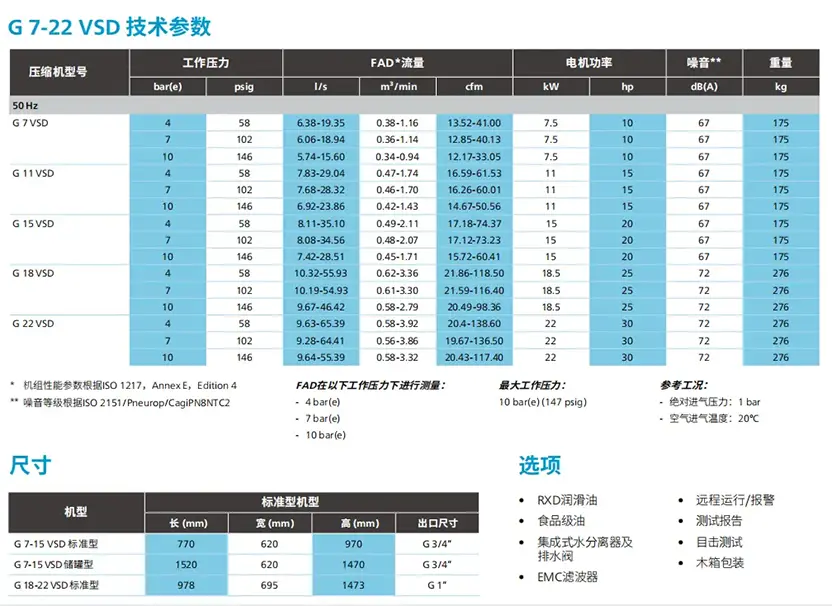

Durch die Antriebstechnologie mit variabler Drehzahl des G7-22 VSD kann die Motordrehzahl des Kompressors an Ihren Luftbedarf angepasst werden.
Im Vergleich zu herkömmlichen Lade-/Entlademaschinen kann der VSD-Luftkompressor mit variabler Frequenz bis zu 35 %* Energie einsparen. Darüber hinaus kann der ölgekühlte Permanentmagnetmotor von GVSD unter vollem Systemdruck ohne Entlastung starten und stoppen. Außerdem werden die Spitzenstromauswirkungen während des Startvorgangs eliminiert.

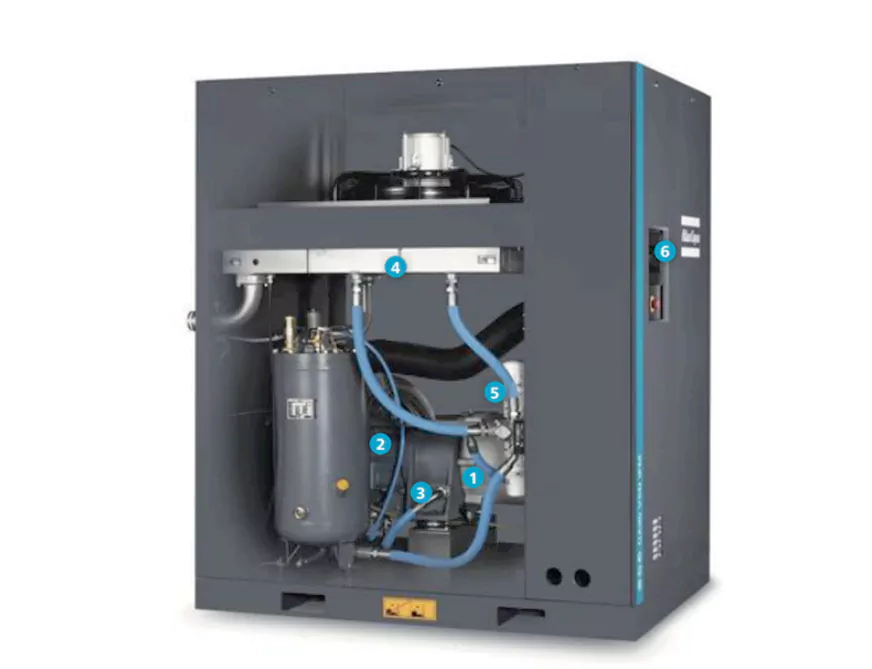

① Kleinere Grundfläche
Der VSD-Luftkompressor mit variabler Frequenz spart mehr Installationsraum und kann mehr Maschinen auf begrenztem Raum installieren.
② Schraubenhost
· Asymmetrisches Rotorprofil und sorgfältig ausgewählte Lager.
· Hochleistungsrotoren reduzieren die Betriebskosten deutlich.
③ Effizienter Kühler
Die Abgastemperatur des Maschinenkopfes liegt in einem angemessenen Bereich, wodurch die durch hohe Temperaturen verursachten Ausfallzeiten reduziert werden.
Der Kern des Edelstahl-Wasserkühlers weist eine stärkere Korrosionsbeständigkeit auf.
Das optimierte Design reduziert die Wartungskosten und sorgt für eine zuverlässigere Leistung.
④ Hocheffizienter Öl- und Gasabscheider
Reduzieren Sie den Druckabfall und senken Sie den Energieverbrauch.
Niedriger Kraftstoffverbrauch, reduzierte Wartungskosten und längere Lebensdauer.
Der optimal ausgelegte Öl- und Gasabscheider reduziert den Ölgehalt und erhöht die Stabilität.
⑤ Hochleistungsmotor
Der hocheffiziente IE3-Motor (F-Klasse-Isolierung) kann auch in rauen Umgebungen einen kontinuierlichen Normalbetrieb gewährleisten.
Es kann auch einen langfristig stabilen Betrieb in rauen Umgebungen gewährleisten.
⑥Elektronikons MK5- und SmartLink-Steuerungssystem
Klare und unkomplizierte Anweisungen ermöglichen Ihnen, wichtige Einstellungen und Daten schneller zu beherrschen.
Überwachen Sie den Betriebs- und Wartungsstatus der Ausrüstung.
SmartLink kann den Betriebsstatus des Kompressors aus der Ferne überwachen.
⑦ Bequeme Installation, Verwendung und Wartung
Für das Chassis ist kein Fundament erforderlich, einfache Installation.
Vollständig integrierte, geräuschlose Haube.
Bequem zu transportieren und einfach zu warten.

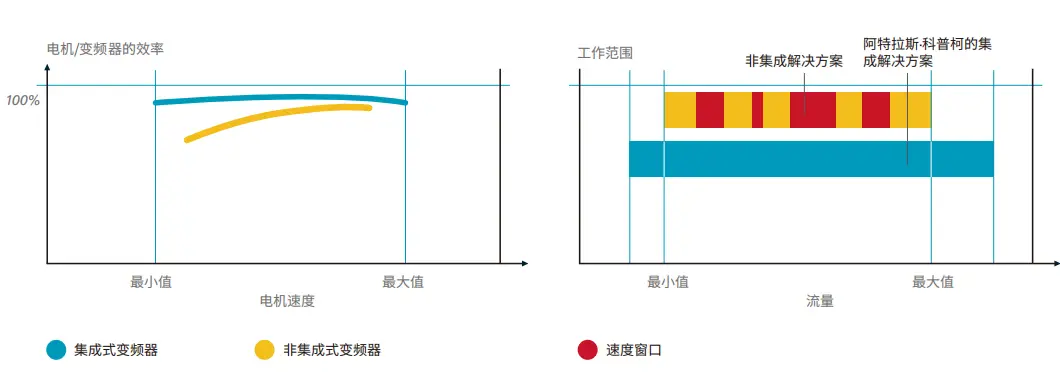

Atlas: Was sind die einzigartigen Merkmale des integrierten G(L)VSD von Copco?
1.Elektronikon kann den Kompressor und den integrierten Frequenzumrichter steuern und so die Sicherheit der Geräte gewährleisten.
2. Der Arbeitsdruck kann von 3,5 bis 10 bar frei gewählt werden, wodurch die Stromkosten gesenkt werden.
3. Der Frequenzumrichter und der Motor sind speziell entwickelt (mit Lagerschutz ausgestattet), um innerhalb des zulässigen Drehzahlschwankungsbereichs einen hohen Wirkungsgrad zu erreichen.
4. Der speziell entwickelte Motor mit variabler Frequenz reicht aus, um den Kühlbedarf des Motors und des Kompressors zu decken.
5. Alle G(L)VSD-Kompressoren von Atlas Copco wurden einer EMV-Prüfung und -Zertifizierung unterzogen. Der Betrieb des Kompressors hat keinen Einfluss auf externe Geräte und umgekehrt.
6. Es wurde speziell für mechanische Verbesserungen entwickelt und eliminiert die Gefahr von Vibrationen im Frequenzumwandlungsbereich.
7. Beseitigen Sie das „Geschwindigkeitsfenster“, das der Energieeinsparung und dem stabilen Arbeitsdruck nicht förderlich ist. Der Einstellbereich der Gasmenge beträgt 30 % bis 100 %.
8. Das Druckband des Rohrleitungsnetzes wird im Bereich von 0,10 bar und 1,5 psi gehalten.
Effizient
Die hocheffizienten Kompressoren der VSDiPM-Serie sparen durchschnittlich bis zu 35 %* Energie im Vergleich zu Kompressoren, die mit bestimmten Drehzahlen betrieben werden
Der Wirkungsgrad des Motors entspricht dem IE4-Standard mit Direktantrieb, wodurch die Energieeffizienzverluste weiter reduziert werden
Das einzigartige Einlassventildesign minimiert den Einlassdruckabfall und den Luftverlust
Intelligent
Kompressorspezifischer Frequenzumrichter, variable Geschwindigkeitsregelung, um den Betriebsanforderungen unterschiedlicher Arbeitsbedingungen gerecht zu werden
Der Elektronikon-Touchscreen-Controller vereinfacht die Überwachung und Wartung erheblich
Der modulare Aufbau erfüllt unterschiedliche Leistungsanforderungen und eine hohe Materialausnutzung
Zuverlässig
Das vollständig geschlossene Design der Antriebskette mit variabler Frequenz gewährleistet einen zuverlässigen Betrieb in rauen Umgebungen
Modularer Aufbau unter Verwendung zuverlässiger Komponenten, die an ausgereiften Modellen verifiziert wurden
Der Kühler verfügt über ein Wellrippendesign, das auch in rauen Umgebungen eine stabile Wärmeableitung der Maschine gewährleisten kann

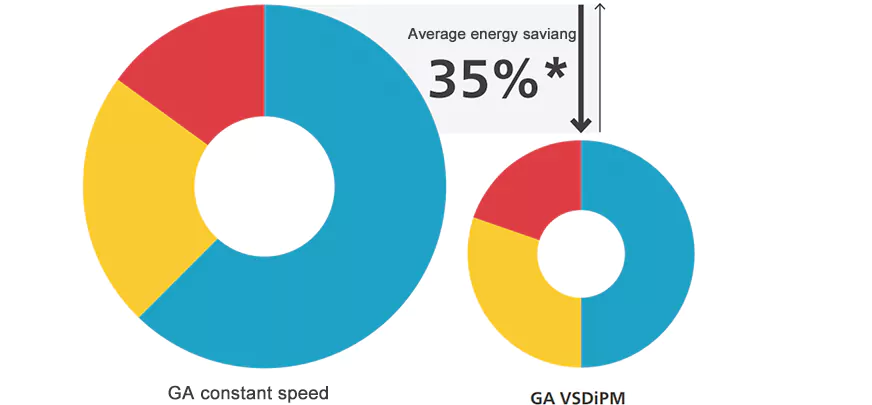

Atlas Copco verglich mehrere Geräte und führte Langzeittests durch, um zu dem Schluss zu kommen, dass das GAVSD IPM durchschnittlich über 35 % mehr Energie spart als das GA-Festfrequenzmodell.

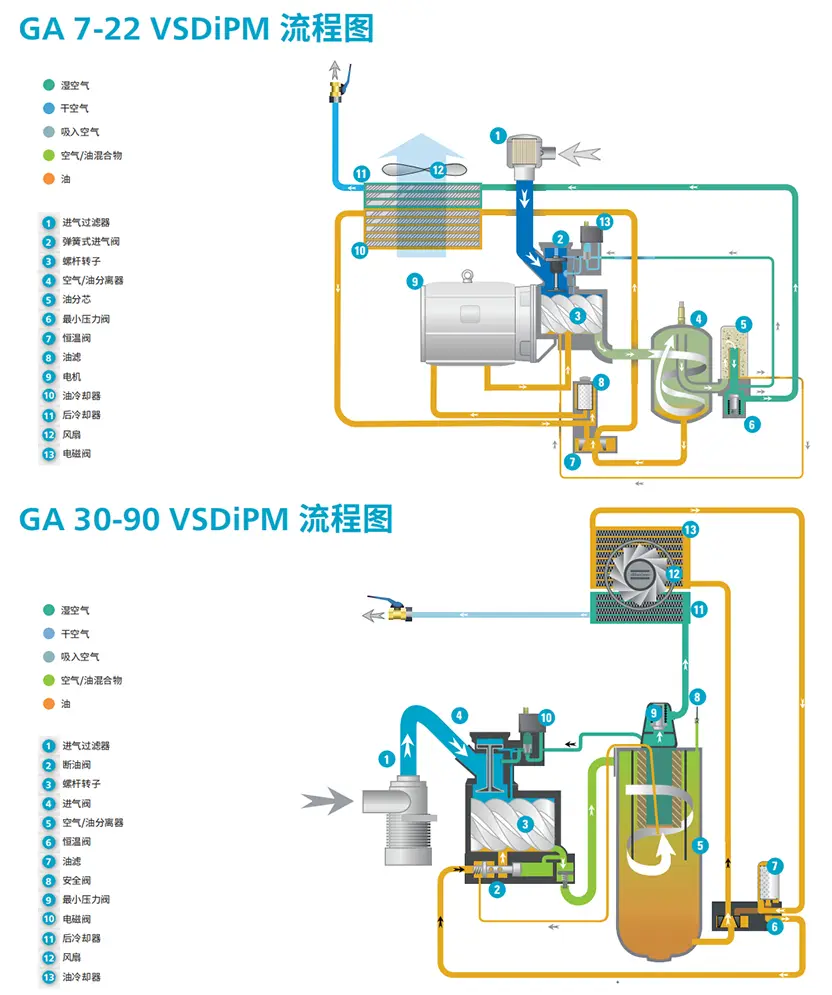

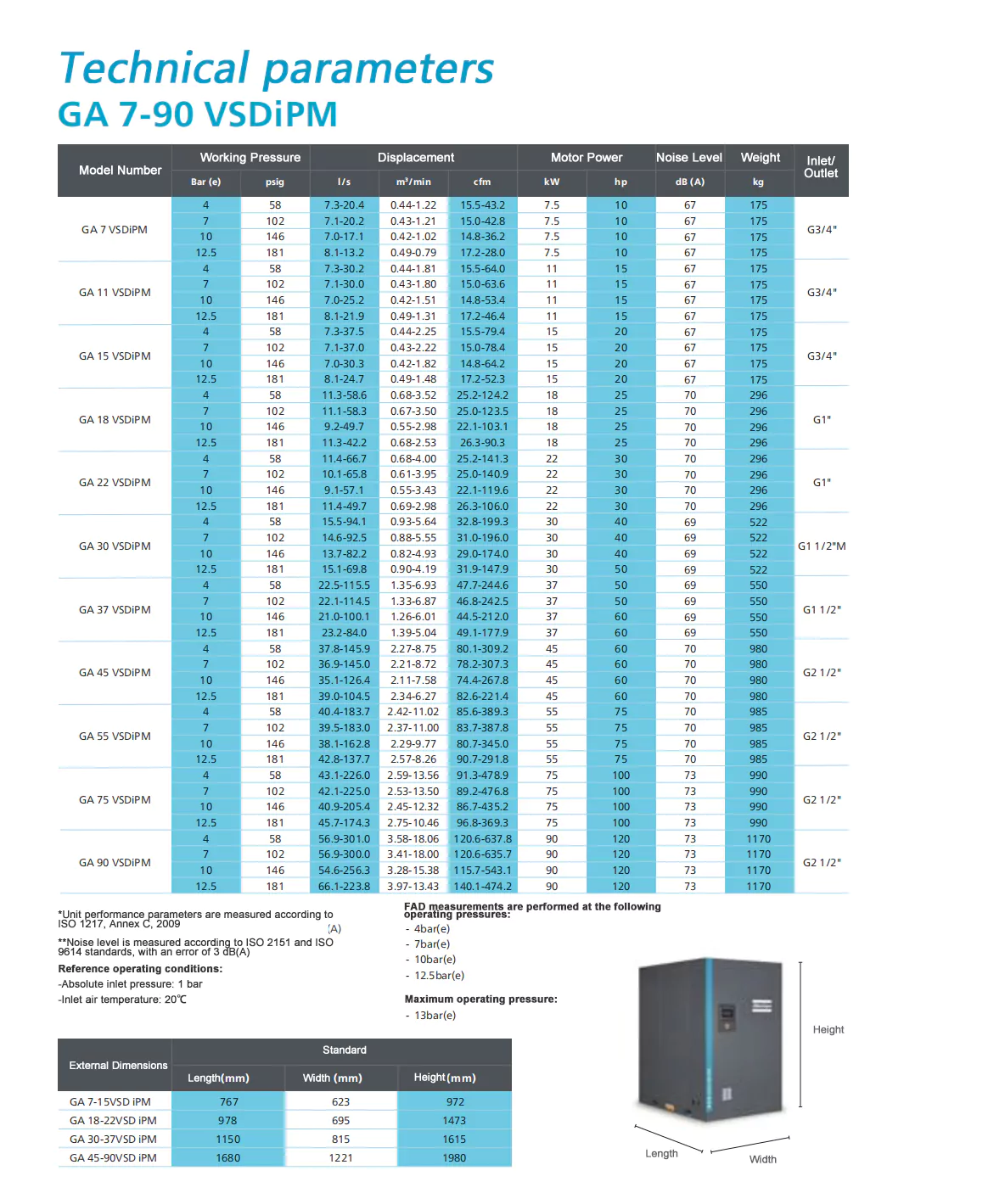

GA7-22 VSDiPM
Exquisiter Antrieb, intelligente Steuerung
Der GA30-90VSDiPM ist ein wirklich energiesparender Inverter-Luftkompressor für Sie. Durch das innovative Antriebssystem und das spezielle Inverter-Design für Luftkompressoren können Sie bis zu 35 % Energie einsparen, eine nachhaltige Produktion gewährleisten und Ihre Betriebskosten erheblich senken.
① Permanentmagnetmotor (iPM).
· Der Wirkungsgrad entspricht dem IE4-Standard
· Das spezielle Design des Ölkanals sorgt für eine effizientere Kühlung
· Der Motor hat die Schutzart IP66 und die Isolationsklasse H
· Ölgekühlter Motor, kein Kühlventilator erforderlich
② Kompressorrotor
· Entworfen und hergestellt von Atlas Copco
· Zuverlässig, effizient und leise
③ Hocheffizientes Antriebssystem
· Effizienter und zuverlässiger Direktantrieb (GA45-75VSDIPM)
· Innovatives Getriebesystem, einfach zu warten (GA90VSDIPM)
· Vollständig abgedichteter ölgekühlter Motor
④ Klassisches Kühlsystem
· Unabhängiger Ölkühler und Nachkühler
· Das gewellte Lamellendesign gewährleistet den stabilen Betrieb des Kompressors in rauen Umgebungen
· Axialventilatoren mit hohem Durchfluss sorgen für eine hervorragende Kühlleistung
· Niedrigere Temperaturen sorgen für einen effizienten Betrieb
⑤ Robustes Ölfiltrations-/Ölabscheidesystem
· Der Ölfilter ist mit einem Bypassventil ausgestattet
· Rotierendes Design, leicht zu warten
⑥Elektronikon Touchscreen-Controller
· Es ist mit einem intelligenten Algorithmus ausgestattet, um den Systemdruck zu optimieren und den Energieverbrauch der gesamten Maschine zu senken
· Fernbedienung, Alarmausgabe, Wartungs- und Instandhaltungspläne sowie Netzwerkdiagnose sind verfügbar
· Es ist mit einer Smartlink-Ferndiagnose ausgestattet, um den Echtzeitstatus des Systems zu überwachen
⑦ Spezieller Neos-Frequenzumrichter (geeignet für GA 45-90 VSDiPM)
· Spezieller Frequenzumrichter für Permanentmagnet-Luftkompressoren mit variabler Frequenz
· Schutzart IP5x
· Das robuste Aluminiumgehäuse gewährleistet einen stabilen Betrieb unter rauen Bedingungen
· Modularer Aufbau, kompakte Struktur, Einfachheit und Benutzerfreundlichkeit

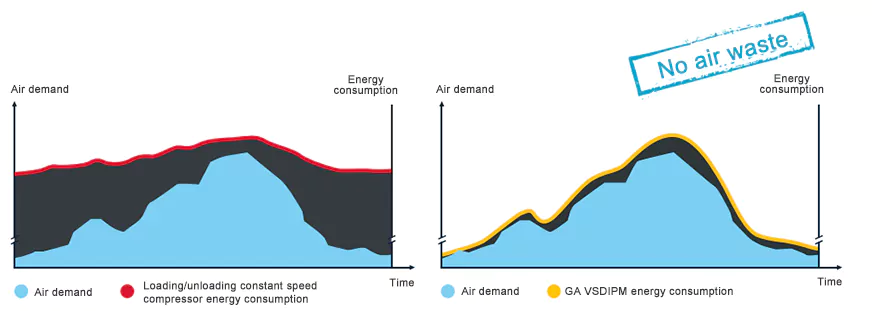

Die VSDiPM-Serie von Atlas Copco kann die Motorgeschwindigkeit automatisch anpassen, um die Gasverbrauchsanforderungen der Kunden präzise zu steuern und zu erfüllen. Im Vergleich zu Kompressoren mit vorgegebener Drehzahl spart der VSD-Luftkompressor mit variabler Frequenz durchschnittlich bis zu 35 % Energie.
Bei starken Schwankungen des Gasbedarfs (20–100 %) kann die durchschnittliche Energieeinsparung bis zu 35 % betragen*
Der Elektronikon®-Controller passt die Motorgeschwindigkeit stufenlos an Druckschwankungen an
Es entsteht keine Verschwendung durch Leerlauf oder Loslassen
Der Kompressor kann bei vollem Druck starten/stoppen, ohne dass Abfall entladen wird
Es gibt keinen Spitzenanlaufstrom und es hat keine Auswirkungen auf das Stromnetz
Durch eingehende Untersuchungen und Messungen wurde festgestellt, dass der Bedarf an Druckluft in den meisten Produktionsumgebungen täglich, wöchentlich und monatlich stark schwankt und sich mit den Schwankungen des Bedarfs an Druckluft auch die Gasversorgung von Kompressoren dramatisch ändert.
Atlas Copco verglich mehrere Geräte und führte Langzeittests durch, um zu dem Schluss zu kommen, dass das GAVSD IPM durchschnittlich über 35 % mehr Energie spart als das GA-Festfrequenzmodell.
