Produktbeschreibung

Sorgen Sie für einen ruhigen und produktiven Arbeitsplatz, indem Sie leise Schraubenkompressorsysteme mit Öleinspritzung direkt von DECHUAN kaufen. Diese Serie verwendet einen Radiallüfter und dichte Schalldämmplatten, wodurch der Schallpegel auf 65 dB(A) gesenkt wird, um eine angenehme Arbeitsumgebung zu gewährleisten.

Warum schadet das Tolerieren hoher Kompressorgeräusche der Produktivität in Ihrer Werkstatt?

Herkömmliche Luftkompressoren erzeugen ein lautes, niederfrequentes Dröhnen, das zur Ermüdung des Bedieners führen kann, das Sicherheitsrisiko durch das Überdecken von Alarmen erhöht und eine Isolierung in separaten, entfernten Nebengebäuden erfordert. Diese entfernte Platzierung führt häufig zu langen Rohrleitungsstrecken, die zu Druckabfällen und Leckagemöglichkeiten führen. Der leise Schraubenkompressor löst dieses Problem durch die Verwendung eines fortschrittlichen Schallschutzgehäuses, das den Geräuschpegel auf nur 65 dB(A) hält.

Durch die Kombination vibrationsarmer Strukturhalterungen mit einer ausgewogenen Radialventilatorbaugruppe und dicken schalldämpfenden Isolierplatten kann dieser Kompressor direkt in der Hauptfabrikhalle in der Nähe Ihrer Produktionslinien installiert werden, wodurch lange, teure Rohrleitungen überflüssig werden.

Schalldämpfungstechnik und technische Parameter

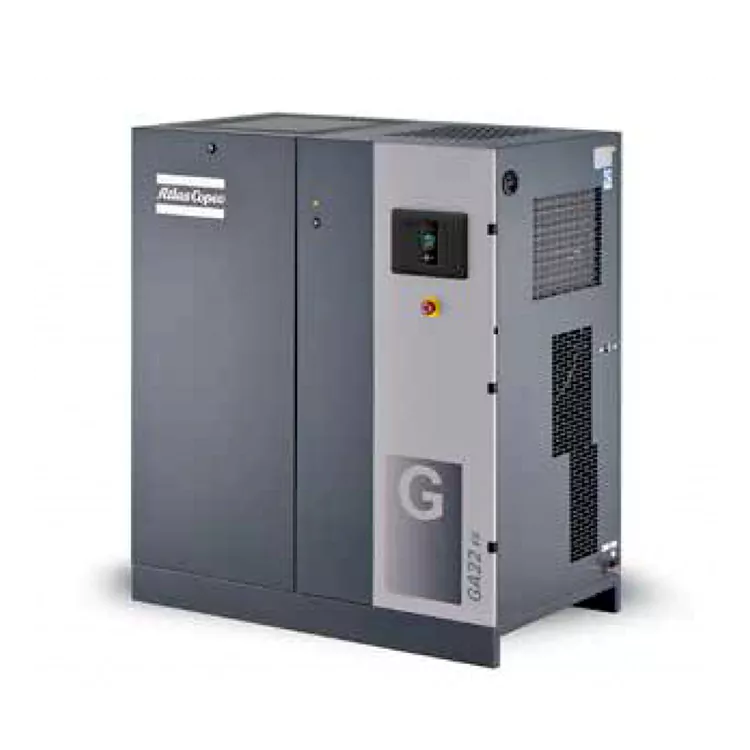

Silent Oil-Injected Screw Compressor

Unser leiser, öleingespritzter Schraubenkompressor verwendet spezielle akustische Barrieren, um mechanische Geräusche im Gehäuse einzudämmen, was eine flexible Installation in der Nähe von Arbeitsbereichen ermöglicht.

Radialventilator-Technologie: Liefert einen starken Kühlluftstrom bei niedrigeren Drehzahlen und reduziert so aerodynamische Geräusche.

Schwingungsisolierende Halterungen: Isoliert den Motor und das Schraubenelement vom Gehäuse, um Strukturgeräusche zu eliminieren.

Technische Parameter der GA-Serie

Modell	Max. Arbeitsdruck bar(e)	Max. Arbeitsdruck psi	FAD-Durchfluss l/s	FAD Durchfluss m³/min	FAD Flow cfm	Motorleistung kW	Motorleistung PS	Geräuschpegel dB(A)	Gewicht Standard kg	Gewicht Standard-lbs	Gewicht Vollleistung kg	Gewicht Vollleistung lbs	Auslassgröße
GA11	7.5	109	32.4	1.94	69.4	11	15	68	416	918	469	1035	G1*
GA11	8.5	123	29.9	1.80	64.1	11	15	68	416	918	469	1035	G1*
GA11	10.5	152	25.9	1.55	55.5	11	15	68	416	918	467	1030	G1*
GA11	13	189	22.0	1.32	47.1	11	15	68	416	918	465	1026	G1*
GA11	16	231	19.2	1.15	40.6	11	15	65	406	895	497***	1096	G1*
GA15	7.5	109	45.8	2.75	97.1	15	20	65	421	928	474	1045	G1*
GA15	8.5	123	42.0	2.52	88.9	15	20	65	421	928	474	1045	G1*
GA15	10.5	152	38.8	2.33	82.2	15	20	65	421	928	472	1041	G1*
GA15	13	189	32.6	1.95	69.0	15	20	65	421	928	470	1036	G1*
GA15	16	231	27.8	1.67	59.0	15	20	67	425	937	470	1036	G1*
GA18	7.5	109	56.5	3.39	119.6	18.5	25	67	431	950	495	1091	G1*
GA18	8.5	123	53.8	3.23	114.0	18.5	25	67	431	950	495	1091	G1*
GA18	10.5	152	49.0	2.94	103.8	18.5	25	67	431	950	493	1087	G1*
GA18	13	189	40.7	2.44	86.2	18.5	25	67	431	950	491	1082	G1*
GA18	16	231	35.5	2.13	75.2	18.5	25	67	437	963	491	1082	G1*
GA22	7.5	109	65.1	3.91	138.0	22	30	68	440	970	495	1091	G1*
GA22	8.5	123	63.5	3.81	134.6	22	30	68	440	970	495	1091	G1*
GA22	10.5	152	53.3	3.20	112.9	22	30	68	440	970	493	1087	G1*
GA22	13	189	49.0	2.94	103.8	22	30	68	440	970	491	1082	G1*
GA22	16	231	41.2	2.47	87.2	22	30	68	449	990	491	1082	G1*
GA26	7.5	109	72.9	4.37	154.4	26	35	69	500	1102	558	1230	G1*
GA26	8.5	123	68.1	4.09	144.2	26	35	69	500	1102	558	1230	G1*
GA26	10.5	152	61.5	3.69	130.3	26	35	69	500	1102	556	1226	G1*
GA26	13	189	54.7	3.28	115.9	26	35	69	500	1102	554	1221	G1*

Die Leistungsparameter der Einheit wurden gemäß ISO 1217, Ausgabe 3, Anhang C-1996 getestet. Der Geräuschpegel entspricht ISO 2151 / Pneurop / CagiPN8NTC2

Referenztestbedingungen:

· Absoluter Eingangsdruck: 1 bar

· Lufteintrittstemperatur: 20°C Drucktaupunkt des eingebauten Trockners für GA 11-26: 5°C

FAD-Durchfluss gemessen unter folgenden Betriebsdrücken:

· 7,5-bar-Modelle, getestet bei 7 bar

· 8,5-bar-Modelle, getestet bei 8 bar

· 10,5-bar-Modelle, getestet bei 10 bar

· 13-bar-Modelle, getestet bei 12,5 bar

Datentabelle für integrierte Trocknermodelle GA11/15/18/22/26*/30

Modell	Max. Arbeitsdruck – Standard bar(e)	Max. Arbeitsdruck – Standard-psig	Max. Arbeitsdruck – volle Leistung bar(e)	Max. Arbeitsdruck – volle Leistung psig	FAD-Durchfluss l/s	FAD Durchfluss m³/min	FAD Flow cfm	Motorleistung kW	Motorleistung PS	Geräuschpegel dB(A)	Gewicht Standard kg	Gewicht Vollleistung kg	Auslassgröße
GA 11*	7.5	109	7.3	105	37.7	2.26	79.8	11	15	68	467	507	G1*
GA 11*	8.5	123	8.3	120	35.2	2.11	74.6	11	15	68	467	507	G1*
GA 11*	10.5	152	10.3	149	32.2	1.93	68.2	11	15	68	467	507	G1*
GA 11*	13	189	12.8	185	26.0	1.56	55.1	11	15	68	467	507	G1*
GA 15*	7.5	109	7.3	105	51.6	3.10	109.3	15	20	69	478	534	G1*
GA 15*	8.5	123	8.3	120	47.7	2.86	101.0	15	20	69	478	534	G1*
GA 15*	10.5	152	10.3	149	42.8	2.57	90.7	15	20	69	478	534	G1*
GA 15*	13	189	12.8	185	35.5	2.13	75.2	15	20	69	478	534	G1*
GA 18*	7.5	109	7.3	105	62.2	3.73	131.7	18.5	25	69	480	536	G1*
GA 18*	8.5	123	8.3	120	57.9	3.47	122.6	18.5	25	69	480	536	G1*
GA 18*	10.5	152	10.3	149	53.5	3.21	113.3	18.5	25	69	480	536	G1*
GA 18*	13	189	12.8	185	44.1	2.65	93.4	18.5	25	69	480	536	G1*
GA 22*	7.5	109	7.3	105	73.5	4.41	155.7	22	30	67	539	597	G1*
GA 22*	8.5	123	8.3	120	69.4	4.16	147.0	22	30	67	539	597	G1*
GA 22*	10.5	152	10.3	149	61.5	3.69	130.3	22	30	67	539	597	G1*
GA 22*	13	189	12.8	185	54.3	3.26	115.0	22	30	67	539	597	G1*
GA 26*	7.5	109	7.3	105	85.7	5.14	181.5	26	35	68	571	629	G1*
GA 26*	8.5	123	8.3	120	82.0	4.92	173.7	26	35	68	571	629	G1*
GA 26*	10.5	152	10.3	149	76.5	4.59	162.0	26	35	68	571	629	G1*
GA 26*	13	189	12.8	185	66.4	3.98	140.6	26	35	68	571	629	G1*
GA 30	7.5	109	7.3	105	95.9	5.75	203.1	30	40	70	579	634	G1*
GA 30	8.5	123	8.3	120	91.8	5.51	194.4	30	40	70	579	634	G1*
GA 30	10.5	152	10.3	149	85.0	5.10	180.0	30	40	70	579	634	G1*
GA 30	13	189	12.8	185	76.4	4.58	161.8	30	40	70	579	634	G1*

Silent Oil-Injected Screw Compressor

Die Leistungsparameter der Einheit wurden gemäß ISO 1217, Ausgabe 3, Anhang C-1996 getestet. Der Geräuschpegel entspricht ISO 2151 / Pneurop / CagiPN8NTC2

Referenztestbedingungen:

· Absoluter Eingangsdruck: 1 bar

· Lufteintrittstemperatur: 20 °C Drucktaupunkt des eingebauten Trockners für GA 11*-30: 2 °C ~ 3 °C

FAD-Durchfluss gemessen unter folgenden Betriebsdrücken:

· 7,5-bar-Modelle, getestet bei 7 bar

· 8,5-bar-Modelle, getestet bei 8 bar

· 10,5-bar-Modelle, getestet bei 10 bar

· 13-bar-Modelle, getestet bei 12,5 bar

Erweiterte Funktionen für Akustik und Wärmetechnik

1. Ausgewogene Anti-Vibrations-Basis: Der Motor und die Verdichterstufe sind auf einem schweren Strukturrahmen mit Gummi-Isolierpads montiert, die verhindern, dass niederfrequente Vibrationen durch den Werkstattboden gelangen.

2. Radialer Kühlluftstrompfad: Das Gehäuse des leisen Schraubenkompressors mit Öleinspritzung verwendet einen gebogenen Lufteinlasspfad, der mit Akustikschaum ausgekleidet ist und interne mechanische Geräusche einfängt, während Frischluft die internen Komponenten kühlt.

3. Geschlossene Schrankpaneele: Die Schrankpaneele aus dickem Stahl passen mit dicken Dichtungen eng zusammen und verhindern so, dass hochfrequentes Schraubengeräusch in den Raum gelangt.

Silent Oil-Injected Screw Compressor

Verpackung, Logistik und umfassende Serviceverpflichtungen

Sichere Exportverpackung: Umhüllt von einer feuchtigkeitsbeständigen Kunststoffhülle, verpackt mit Trockenmitteln und eingeschlossen in einer verstärkten Exportholzkiste, um eine kratzfreie Lieferung zu gewährleisten.

DECHUAN-Serviceunterstützung: Unterstützt durch unsere standardmäßigen proaktiven Wartungsverpflichtungen, einschließlich einer 10-minütigen telefonischen Antwort, einer einstündigen technischen Unterstützung vor Ort in unseren Kernregionen und vierteljährlichen Vor-Ort-Kontrollen.

Vollständige Werksgarantie: Für jedes Gerät gilt eine umfassende 12-monatige Werksgarantie, die alle Strukturelemente und mechanischen Unterbaugruppen abdeckt.

FAQ zur technischen Beschaffung

F: Wie reduziert der Silent-Öleinspritzkompressor die mechanischen Vibrationen während des Betriebs?

A: Die Motor- und Kompressorelemente sind mit robusten Gummischwingungsisolatoren am Hauptchassis montiert. Diese strukturelle Trennung verhindert, dass mechanische Vibrationen auf das äußere Metallgehäuse übertragen werden, wodurch Klappern vermieden und niederfrequente Strukturgeräusche reduziert werden.

F: Lässt die Schalldämmung im Inneren des Gehäuses mit der Zeit nach?

A: Nein. Der Silent-Schraubenkompressor mit Öleinspritzung verwendet hochdichten, offenzelligen Akustikschaum, der ölbeständig, feuchtigkeitsbeständig und flammhemmend ist und eine langfristige Schalldämpfungsleistung gewährleistet.

F: Kann dieser leise Kompressor platzsparend an einer Wand installiert werden?

A: Obwohl es kompakt ist, empfehlen wir, um die Wartungszugangsklappen herum mindestens 1 Meter Freiraum zu lassen, um eine ausreichende Kühllüftung und einen einfachen Zugang für routinemäßige Wartungsarbeiten zu gewährleisten.
