Produktbeschreibung

Maximieren Sie die Raumeffizienz, indem Sie einen integrierten Schraubenkompressor mit Öleinspritzung im Großhandel bei DECHUAN bestellen. Das Full-Feature-Layout umfasst einen integrierten Trockner mit einem Taupunktdruck von 5 °C, der trockene, saubere Luft liefert, die nachgeschaltete Werkzeuge vor Rostschäden schützt.

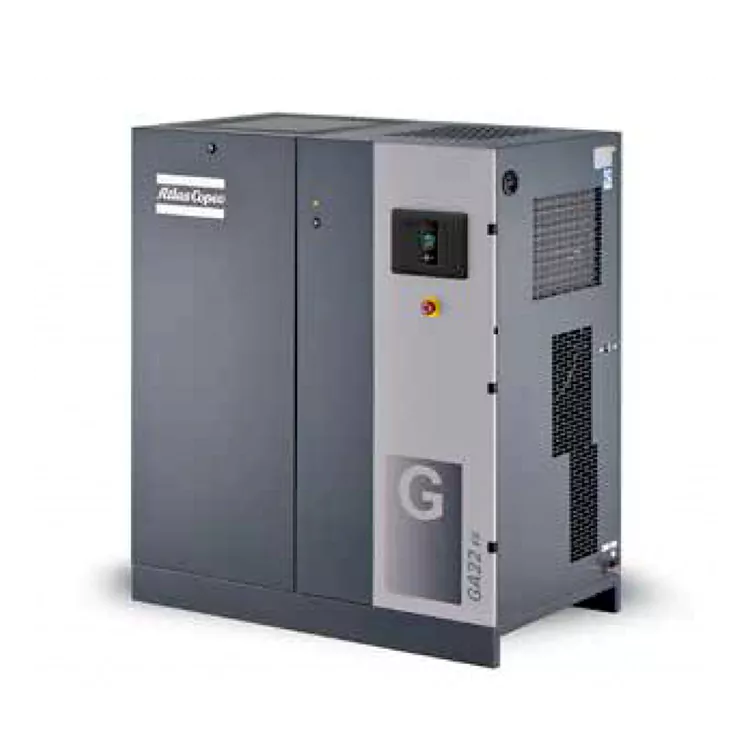

Integrated Oil-Injected Screw Compressor

Warum Zeit mit der Beschaffung separater Trockner, Filter und Tanks verschwenden?

Bei herkömmlichen Luftinstallationen werden die Komponenten separat beschafft, was eine große Stellfläche und komplexe miteinander verbundene Rohrleitungen erfordert. Dieser Ansatz mit mehreren Gelenken führt häufig zu Strömungswiderständen und potenziellen Luftleckpfaden. Das Produkt löst diese Komplexität, indem es das Schneckenelement, den Luftbehälter, den hocheffizienten Ölabscheider und den Kältemittel-Feuchtigkeitstrockner in einem einzigen schallisolierten Gehäuse unterbringt.

Dieses kompakte Design minimiert Ihren Platzbedarf und macht die Montage externer Rohrleitungen überflüssig. Positionieren Sie das Gerät einfach in der Werkstatt, schließen Sie die Hauptstromversorgung und den Luftauslassverteiler an, und schon hat Ihre Einrichtung sofortigen Zugang zu kühler, trockener und hochreiner Druckluft.

Integrated Oil-Injected Screw Compressor

Behebung von räumlichen und Installationsengpässen in modernen Werkstätten

Der Aufbau eines herkömmlichen Druckluftsystems erfordert die Verbindung mehrerer separater Komponenten – einschließlich des Kompressors, der Luftspeichertanks, der Kreislauftrockner und der Feinölfilter – über ein umfangreiches Feldrohrleitungsnetz. Diese Anordnung beansprucht nicht nur viel wertvolle Werkstattfläche, sondern erhöht auch das Risiko von Luftlecks an jeder Gewindeverbindung, was zu Systemdruckabfällen führt und Sie dazu zwingt, teure Rohrinstallateure vor Ort für die Installation zu engagieren.

Der Kompressor löst diese Platz- und Installationsprobleme vollständig. Durch die Unterbringung aller erforderlichen Luftaufbereitungsgeräte auf einem einzigen kompakten Rahmen senkt dieses schlüsselfertige System die Arbeitskosten bei der Installation um bis zu 70 %. Es kommt vollständig verkabelt, verrohrt und vorab in Betrieb genommen in Ihrer Anlage an, was bedeutet, dass Ihr Team lediglich die Hauptstromleitung und die Abflussleitung anschließen muss, um mit der Versorgung Ihrer Produktionslinie mit sauberer, trockener und hochwertiger Druckluft zu beginnen.

Technische Parameter

Unsere integrierten Einheiten des integrierten öleingespritzten Schraubenkompressors sind für den Dauerbetrieb konzipiert und kombinieren Hochleistungskomponenten mit einer sehr kompakten Stellfläche:

Technische Parameter der GA-Serie

Modell	Max. Arbeitsdruck bar(e)	Max. Arbeitsdruck psi	FAD-Durchfluss l/s	FAD Durchfluss m³/min	FAD Flow cfm	Motorleistung kW	Motorleistung PS	Geräuschpegel dB(A)	Gewicht Standard kg	Gewicht Standard-lbs	Gewicht Vollleistung kg	Gewicht Vollleistung lbs	Auslassgröße
GA11	7.5	109	32.4	1.94	69.4	11	15	68	416	918	469	1035	G1*
GA11	8.5	123	29.9	1.80	64.1	11	15	68	416	918	469	1035	G1*
GA11	10.5	152	25.9	1.55	55.5	11	15	68	416	918	467	1030	G1*
GA11	13	189	22.0	1.32	47.1	11	15	68	416	918	465	1026	G1*
GA11	16	231	19.2	1.15	40.6	11	15	65	406	895	497***	1096	G1*
GA15	7.5	109	45.8	2.75	97.1	15	20	65	421	928	474	1045	G1*
GA15	8.5	123	42.0	2.52	88.9	15	20	65	421	928	474	1045	G1*
GA15	10.5	152	38.8	2.33	82.2	15	20	65	421	928	472	1041	G1*
GA15	13	189	32.6	1.95	69.0	15	20	65	421	928	470	1036	G1*
GA15	16	231	27.8	1.67	59.0	15	20	67	425	937	470	1036	G1*
GA18	7.5	109	56.5	3.39	119.6	18.5	25	67	431	950	495	1091	G1*
GA18	8.5	123	53.8	3.23	114.0	18.5	25	67	431	950	495	1091	G1*
GA18	10.5	152	49.0	2.94	103.8	18.5	25	67	431	950	493	1087	G1*
GA18	13	189	40.7	2.44	86.2	18.5	25	67	431	950	491	1082	G1*
GA18	16	231	35.5	2.13	75.2	18.5	25	67	437	963	491	1082	G1*
GA22	7.5	109	65.1	3.91	138.0	22	30	68	440	970	495	1091	G1*
GA22	8.5	123	63.5	3.81	134.6	22	30	68	440	970	495	1091	G1*
GA22	10.5	152	53.3	3.20	112.9	22	30	68	440	970	493	1087	G1*
GA22	13	189	49.0	2.94	103.8	22	30	68	440	970	491	1082	G1*
GA22	16	231	41.2	2.47	87.2	22	30	68	449	990	491	1082	G1*
GA26	7.5	109	72.9	4.37	154.4	26	35	69	500	1102	558	1230	G1*
GA26	8.5	123	68.1	4.09	144.2	26	35	69	500	1102	558	1230	G1*
GA26	10.5	152	61.5	3.69	130.3	26	35	69	500	1102	556	1226	G1*
GA26	13	189	54.7	3.28	115.9	26	35	69	500	1102	554	1221	G1*

Die Leistungsparameter der Einheit wurden gemäß ISO 1217, Ausgabe 3, Anhang C-1996 getestet. Der Geräuschpegel entspricht ISO 2151 / Pneurop / CagiPN8NTC2

Referenztestbedingungen:

· Absoluter Eingangsdruck: 1 bar

· Lufteintrittstemperatur: 20°C Drucktaupunkt des eingebauten Trockners für GA 11-26: 5°C

FAD-Durchfluss gemessen unter folgenden Betriebsdrücken:

· 7,5-bar-Modelle, getestet bei 7 bar

· 8,5-bar-Modelle, getestet bei 8 bar

· 10,5-bar-Modelle, getestet bei 10 bar

· 13-bar-Modelle, getestet bei 12,5 bar

Datentabelle für integrierte Trocknermodelle GA11/15/18/22/26*/30

Modell	Max. Arbeitsdruck – Standard bar(e)	Max. Arbeitsdruck – Standard-psig	Max. Arbeitsdruck – volle Leistung bar(e)	Max. Arbeitsdruck – volle Leistung psig	FAD-Durchfluss l/s	FAD Durchfluss m³/min	FAD Flow cfm	Motorleistung kW	Motorleistung PS	Geräuschpegel dB(A)	Gewicht Standard kg	Gewicht Vollleistung kg	Auslassgröße
GA 11*	7.5	109	7.3	105	37.7	2.26	79.8	11	15	68	467	507	G1*
GA 11*	8.5	123	8.3	120	35.2	2.11	74.6	11	15	68	467	507	G1*
GA 11*	10.5	152	10.3	149	32.2	1.93	68.2	11	15	68	467	507	G1*
GA 11*	13	189	12.8	185	26.0	1.56	55.1	11	15	68	467	507	G1*
GA 15*	7.5	109	7.3	105	51.6	3.10	109.3	15	20	69	478	534	G1*
GA 15*	8.5	123	8.3	120	47.7	2.86	101.0	15	20	69	478	534	G1*
GA 15*	10.5	152	10.3	149	42.8	2.57	90.7	15	20	69	478	534	G1*
GA 15*	13	189	12.8	185	35.5	2.13	75.2	15	20	69	478	534	G1*
GA 18*	7.5	109	7.3	105	62.2	3.73	131.7	18.5	25	69	480	536	G1*
GA 18*	8.5	123	8.3	120	57.9	3.47	122.6	18.5	25	69	480	536	G1*
GA 18*	10.5	152	10.3	149	53.5	3.21	113.3	18.5	25	69	480	536	G1*
GA 18*	13	189	12.8	185	44.1	2.65	93.4	18.5	25	69	480	536	G1*
GA 22*	7.5	109	7.3	105	73.5	4.41	155.7	22	30	67	539	597	G1*
GA 22*	8.5	123	8.3	120	69.4	4.16	147.0	22	30	67	539	597	G1*
GA 22*	10.5	152	10.3	149	61.5	3.69	130.3	22	30	67	539	597	G1*
GA 22*	13	189	12.8	185	54.3	3.26	115.0	22	30	67	539	597	G1*
GA 26*	7.5	109	7.3	105	85.7	5.14	181.5	26	35	68	571	629	G1*
GA 26*	8.5	123	8.3	120	82.0	4.92	173.7	26	35	68	571	629	G1*
GA 26*	10.5	152	10.3	149	76.5	4.59	162.0	26	35	68	571	629	G1*
GA 26*	13	189	12.8	185	66.4	3.98	140.6	26	35	68	571	629	G1*
GA 30	7.5	109	7.3	105	95.9	5.75	203.1	30	40	70	579	634	G1*
GA 30	8.5	123	8.3	120	91.8	5.51	194.4	30	40	70	579	634	G1*
GA 30	10.5	152	10.3	149	85.0	5.10	180.0	30	40	70	579	634	G1*
GA 30	13	189	12.8	185	76.4	4.58	161.8	30	40	70	579	634	G1*

Die Leistungsparameter der Einheit wurden gemäß ISO 1217, Ausgabe 3, Anhang C-1996 getestet. Der Geräuschpegel entspricht ISO 2151 / Pneurop / CagiPN8NTC2

Referenztestbedingungen:

· Absoluter Eingangsdruck: 1 bar

· Lufteintrittstemperatur: 20 °C Drucktaupunkt des eingebauten Trockners für GA 11*-30: 2 °C ~ 3 °C

FAD-Durchfluss gemessen unter folgenden Betriebsdrücken:

· 7,5-bar-Modelle, getestet bei 7 bar

· 8,5-bar-Modelle, getestet bei 8 bar

· 10,5-bar-Modelle, getestet bei 10 bar

· 13-bar-Modelle, getestet bei 12,5 bar

Bewährter struktureller Vorteil: Keine kostspieligen Installationsanforderungen

Integrated Oil-Injected Screw Compressor

Die Investition in einen integrierten öleingespritzten Schraubenkompressor von DECHUAN vereinfacht die Modernisierung Ihrer Anlage. Standardmäßige Mehrkomponentensysteme erfordern spezielle Betonplatten, umfangreiche Kupferleitungen und unabhängige Stromanschlüsse für jedes Hardwareteil.

Das DECHUAN-System ist in unserem Werk vollständig vorverkabelt und verrohrt, wodurch die Installationszeit von Tagen auf Stunden verkürzt wird. Es verfügt über eine robuste, vibrationsisolierte Grundplatte, die ohne Ankerbolzen oder Spezialfundamente auf jedem flachen Industriebetonboden positioniert werden kann.

FAQ zur technischen Beschaffung

F: Erhöht das integrierte Trocknermodul im Schraubenkompressor die Gesamtenergiekosten?

A: Unsere intelligente Steuerung koordiniert den Betrieb des Trockners mit dem Lastzustand des Kompressors. Während geringerer Produktionszeiten skaliert der Trockner seine Kühlleistung entsprechend der reduzierten Luftmenge und vermeidet so unnötigen Stromverbrauch.

F: Wie funktioniert das eingebaute verlustfreie elektronische Ablassventil?

A: Im Gegensatz zu billigen zeitgesteuerten Magnetableitern, die alle paar Minuten wertvolle Druckluft in die Abfallleitung blasen, verwendet der elektronische Ableiter im integrierten öleingespritzten Schraubenkompressor einen internen Flüssigkeitsstandsensor. Es öffnet sich nur, wenn der Kondensatbehälter voll ist, und gibt angesammeltes Wasser ab, ohne dass Systemluftdruck verschwendet wird.

F: Ist es einfach, Filter in einem so kompakten Gehäusedesign auszutauschen?

A: Ja, das Gehäuse verfügt über schnell zu öffnende Hebetüren, die vollständigen Zugriff auf alle Verbrauchsmaterialien ermöglichen. Der Ölabscheider, das Luftfilterelement und die Inline-Aktivkohleblöcke sind für eine schnelle und unkomplizierte Wartung positioniert.

Integrated Oil-Injected Screw Compressor
