Adsorptionstrockner ohne Luftverbrauch und Gebläse

Trockenmittel-Lufttrockner

Komplettes Sortiment an Doppelturm-Adsorptionslufttrocknern und Rotationstrommeltrocknern für alle industriellen Anwendungen

Schutz Ihrer Systeme und Prozesse

Adsorptionslufttrockner bieten höchste Energieeffizienz und sorgen für extrem niedrige Taupunkte

Für ein breites Spektrum industrieller Anwendungen

Komplettes Sortiment an Adsorptionslufttrocknern für eine Vielzahl von Branchen und Anwendungen mit Taupunkten bis zu -70 °C / -100 °F

Schützen Sie Ihre Produktion

Unser patentiertes Steuerungs- und Überwachungssystem von Elektronikon kümmert sich kontinuierlich um Ihre Adsorptionslufttrockner, um optimale Produktivität und Effizienz an Ihrem Standort sicherzustellen

Wie funktioniert ein Adsorptionslufttrockner?

Funktionsprinzip des Doppelturm-Adsorptionslufttrockners

Adsorptionstrockner ohne Luftverbrauch mit Gebläse werden eingesetzt, wenn die Druckluftanwendung einen Drucktaupunkt unter 0° erfordert. Die regenerativen Adsorptionstrockner bestehen aus zwei Druckbehältern. Beide Gefäße sind mit Trockenmittel gefüllt. Ein Behälter entfernt Feuchtigkeit aus der Druckluft.

Nasse Luft strömt direkt durch das Trockenmittelbett, das die Feuchtigkeit absorbiert. Wenn dieses Gefäß mit Feuchtigkeit gesättigt ist, schalten die Ventile um und leiten die Luft zum anderen Bereitschaftsgefäß. Bei der Adsorption im anderen Gefäß wird das erste Gefäß regeneriert. Es ist ein zyklischer Prozess.

Das Trockenmittel hat eine begrenzte Kapazität zur Adsorption von Feuchtigkeit, bevor es ausgetrocknet oder regeneriert werden muss. Hierzu wird der mit gesättigtem Trockenmittel gefüllte Turm drucklos gemacht und das angesammelte Wasser ausgetrieben.

Wie dies geschieht, hängt von der Art des Trockners ab.

•Heatless-Trockner verwenden nur Druckluft als Spülmittel

•Gebläse-Spültrockner nutzen eine Kombination aus Luft von einem externen Gebläse, Wärme und minimaler Druckluft

•Gebläse-Zero-Purge-Trockner nutzen eine Kombination aus Luft von einem externen Gebläse, Wärme und Null-Druckluft

•Wärme von Kompressionstrocknern nutzen die Wärme der Kompression

•Beheizte Spültrockner verbrauchen Wärme und eine kleine Menge Druckluft

Arten von Trockenmitteln

Abhängig von der Technologie und den Taupunktanforderungen gibt es immer die beste Wahl für das Trockenmittel, manchmal eine Kombination aus mehreren Trockenmittelschichten, die in unseren Designs verwendet werden. Auf diese Weise stellen wir die erforderlichen PDP-Werte und eine maximale Lebensdauer des Trockenmittels sicher.

Funktionsprinzip des Rotationstrommeltrockners

Auch der Rotationstrommeltrockner nutzt die Adsorptionstechnologie. Das Trockenmittel liegt nicht in Granulatform vor. Stattdessen wird es mit einem Bindemittel in einer Wabenstruktur verklebt. Die Hauptvorteile sind:

•Keine Erosion der Trockenmittelperlen

•Kein Perlenaustritt

Diese einzigartige Technologie erfordert keine zusätzliche Energie, da sie die Kompressionswärme nutzt. Die rotierende Trommel ist in Abschnitte unterteilt. Im Allgemeinen werden 3/4 der Trommel für die Adsorption und 1/4 für die Regeneration genutzt. Es handelt sich um einen kontinuierlichen Prozess, da sich die Trommel dreht und daher keine Umschaltventile erforderlich sind.

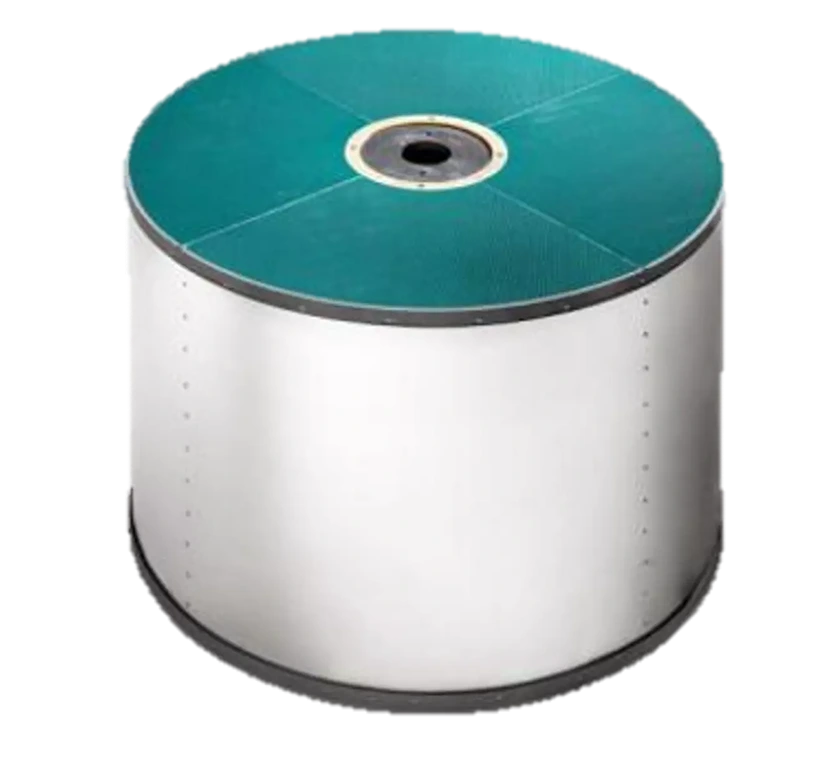

Strukturierter Adsorptions-Rotationstrommeltrockner

Gebläse-Luft-Heißregenerations-Adsorptionstrockner (BD, BD ZP, BD+, BD+ ZP)

Der Adsorptionstrockner ohne Luftverbrauch verwendet ein Trockenmittel, um Feuchtigkeit aus der Druckluft zu adsorbieren. Die Maschine besteht aus zwei identischen Türmen. Sie wechseln nach einem Zyklus untereinander.

Wenn sich ein Turm im Adsorptionsmodus befindet, befindet sich der andere Turm im Regenerationsmodus. Die Regeneration des Adsorptionsmittels verbraucht Wärme aus der elektrischen Heizung und eine kleine Menge fertiger Druckluft. Beim Modell ohne Luftverbrauch kann die regenerierte Luft recycelt werden.

Bei Einsatz der Taupunktregelung wird die Schaltzeit noch weiter verlängert, um größtmögliche Energieeinsparungen zu erzielen.

Je nach Drucktaupunkt können Trockenmittel aus Aluminiumoxid-, Kieselgel- oder Molekularsiebmaterialien bestehen. Der minimale Drucktaupunkt kann -70℃ erreichen.

■ Der Blower Zero Air Consumption Adsorptionstrockner eignet sich besonders für Anwendungen mit mittlerem bis großem Luftvolumen.

■ Hervorragende Energieeffizienz ergibt sich aus einem Design mit geringem Druckabfall, hocheffizienten Adsorptionsmaterialien und einer intelligenten Steuerung des Gebläses und der elektrischen Heizung.

■ High-End-Hardwarekonfiguration sorgt für stabile und zuverlässige Leistung. Minimaler Wartungsaufwand.

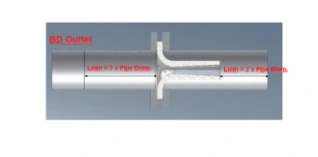

■ Die Einlass- und Auslassrohre können zum Anschluss frei um 180° gedreht werden.

■ Die Schalldüse ist an der Rückseite des Trockners installiert, um ein Überlaufen zu verhindern. Beim Parallelbetrieb mehrerer Trockner wird die Luftmenge gleichmäßig auf jeden Trockner verteilt.

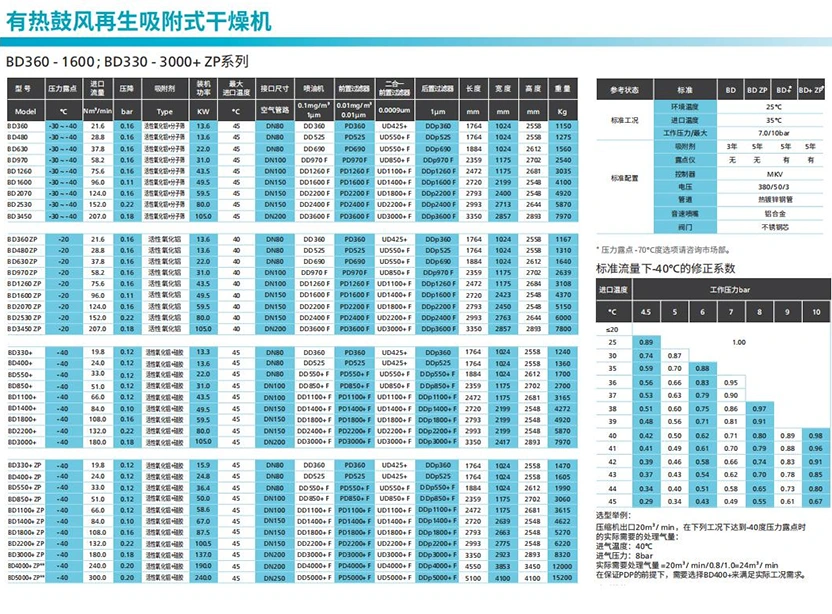

Technische Parameter

Adsorptionstrockner mit Heißluftregeneration

BD360-1600; BD330-3000+ZP-Serie
