Ölfreier wassergeschmierter VSD-Luftkompressor

AQ15-55 VSD

Leistungsstarke ölfreie Druckluft

Reine, ölfreie Druckluft bedeutet, dass es keine Kompromisse bei der Luftqualität gibt. Als Experte für Wasserschmierungstechnologie hat Atlas Copco in den letzten Jahrzehnten eine breite Palette ölfreier Kompressoren auf den Markt gebracht, die 100 % ölfreie Druckluft liefern. AQ-Kompressoren sind nach ISO 8573-1 CLASSO ölfrei zertifiziert und erzielen eine hervorragende Energieeffizienz, während sie gleichzeitig Ihren Bedarf an ölfreier Luft decken.

Kein Verschmutzungsrisiko

Ob in der Pharma-, Lebensmittel- und Getränkeindustrie, in der Präzisionselektronik oder in anderen anspruchsvollen Branchen: Die Luftqualität ist für Endprodukte und Produktionsprozesse von entscheidender Bedeutung. Der ölfreie, wassergeschmierte Luftkompressor AQ VSD von Atlas Copco eliminiert alle möglichen Risiken einer Ölverunreinigung.

geringere Energiekosten

Die Energiekosten machen 70 % der Lebenszykluskosten (LCC) eines Kompressors aus, und ihre Bedeutung ist offensichtlich. Effiziente Druckluftlösungen optimieren Druck, Durchfluss und Luftaufbereitungsausrüstung für verschiedene Prozesse. Die AQ-Kompressoren von Atlas Copco bieten die ideale Komplettlösung zur Reduzierung Ihrer Stromrechnungen.

Renommierte Expertise

Dank seiner umfangreichen Erfahrung und kontinuierlichen technologischen Innovation ist Atlas Copco seit mehr als sechs Jahrzehnten führend in der ölfreien Drucklufttechnologie. Die Kompressoren der AQ-Serie sind so konzipiert, dass sie jederzeit die ideale ölfreie Druckluft liefern, um Ihre Produktionsanwendungen zu schützen.

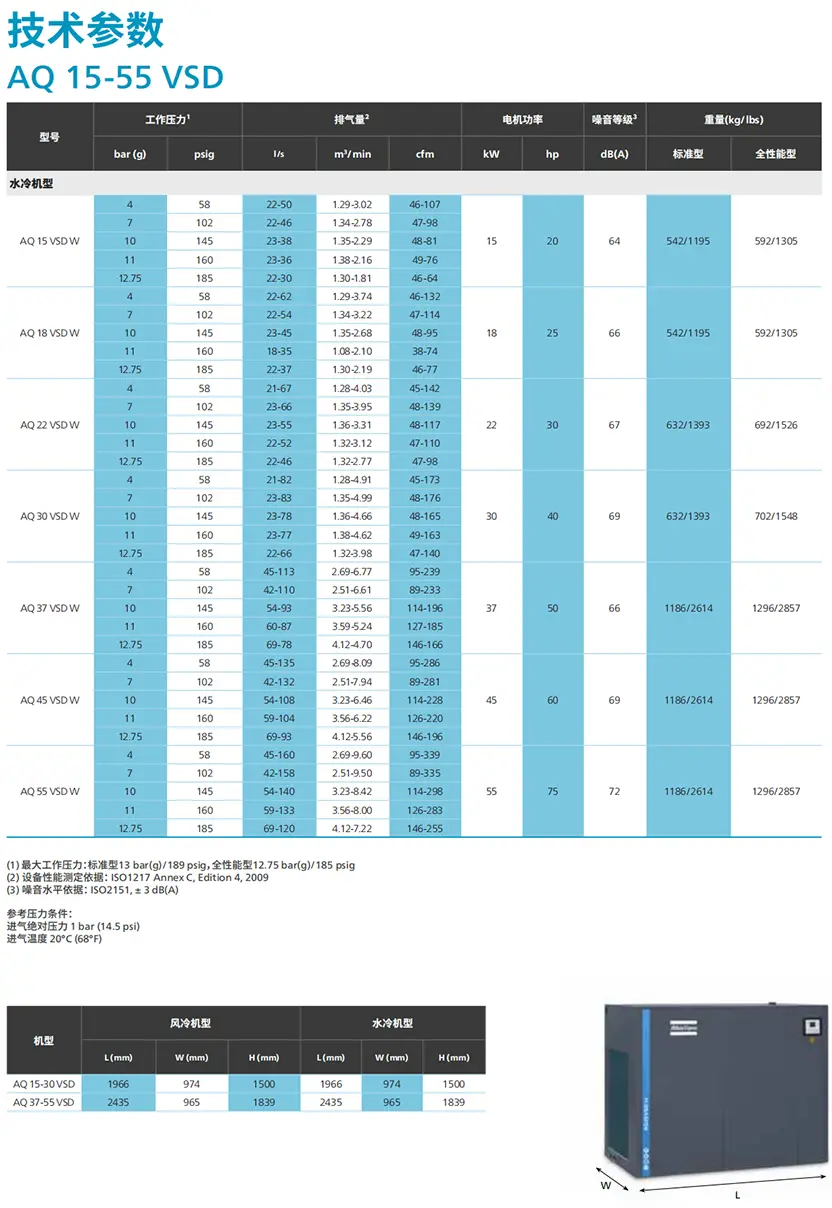

AQ 15-55 VSD

Genial, um Ihre Bedürfnisse zu erfüllen

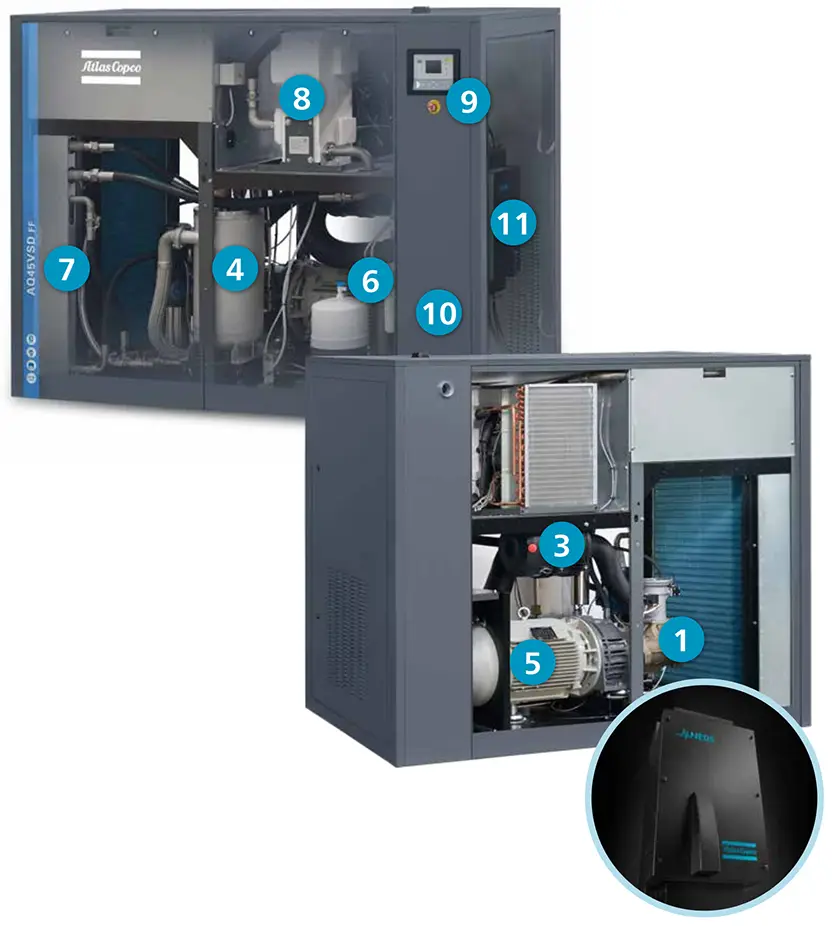

Bei Atlas Copco sind wir bestrebt, Druckluftlösungen bereitzustellen, die Ihre Erwartungen erfüllen oder übertreffen. Der integrierte ölfreie wassergeschmierte VSD-Luftkompressor ist das Ergebnis der jahrzehntelangen Erfahrung von Atlas Copco in der Entwicklung und Herstellung ölfreier Kompressoren.

① Wassergeschmierter Rotor

Isotherme Kompression (sehr niedrige Rotoraustrittstemperatur) für hohe Energieeffizienz

● Echtwassergeschmierter Rotor

● Wassergeschmierte Lager

● Arbeitsdruck bis 13 bar

② Wasserfilter

Sorgen Sie für eine kontinuierliche Versorgung mit sauberem Wasser

● Die Filterfähigkeit von 10 Mikron bleibt über den gesamten Lebenszyklus erhalten

③ Hochleistungsluftfilter

●99,9 % Entfernung von Staubpartikeln mit einer Größe von bis zu 3 Mikrometern, ausreichender Schutz der Kompressorkomponenten

● Die Anzeige des Differenzdrucks ermöglicht eine vorbeugende Wartung zur Reduzierung des Druckabfalls

④ Wasserabscheider

● Wasserabscheider aus Edelstahl, der Zentrifugalkraft und Schwerkraft nutzt, um eine Trennung zu erreichen

● Beinhaltet 3 Sensoren zur genauen Einstellung des Wasserstands

⑤Effizienter Antriebsmotor

●IP55-Antriebsmotor, Flanschmontage zur Gewährleistung einer genauen Ausrichtung

● Kombiniert mit Direktantrieb für eine hervorragende Energieeffizienz

⑥Umkehrosmoseanlage

Das integrierte Umkehrosmosesystem liefert zuverlässig hochwertiges Wasser für einen kontinuierlich stabilen Betrieb

⑦ Ventilator und Wasserkühler

● Für alle Serien sind luftgekühlte oder wassergekühlte Modelle erhältlich

● Dank des eingebauten Kühlers wird Installations- und Stellfläche gespart

● Der wassergekühlte Kompressor hält die Einlasslufttemperatur des Trockners unter 55 °C (131 °F).

⑧Effizienter Einbautrockner

● Hervorragende Luftqualität

● 50 % geringerer Energieverbrauch im Vergleich zu herkömmlichen Trocknern

●Keine Zerstörung der Ozonschicht

⑨Elektronikon°  Intelligenter Controller mit Farbbildschirm

● Fortschrittlicher intelligenter Elektronikon°-Controller mit Farbdisplay, der für die Integration in (Fern-)Prozessleitsysteme konzipiert ist

⑪Schalldichte Abdeckung

●Durch die akustische Gehäusekonstruktion eignet es sich für die meisten Installationsumgebungen, sodass kein separater Kompressorraum erforderlich ist

⑫Innovativer Neos-Wechselrichter

●IP5x-Schutzstufe

●Der ölfreie, wassergeschmierte Luftkompressor VSD verfügt über ein robustes Aluminiumgehäuse für einen störungsfreien Betrieb unter rauen Bedingungen

● Weniger Teile: kompakt und einfach zu bedienen

Ausgereifte Technologie

Der Kompressorkern der AQ-Serie verfügt über einen einzigartigen Doppelschneckenrotor mit Wassereinspritzung und einen effizienten Betrieb, der der isothermen Kompression näher kommt. Der Rotor aus extrem hochfestem Polymerverbundwerkstoff, das optimierte Rotorprofil und die wassergeschmierten Lager sorgen dafür, dass der Rotor nicht durch Öl verunreinigt wird, und erzeugen reine, ölfreie Druckluft.

Doppelschraubenrotor

Hochwertige, ultrahochfeste Polymer-Verbundrotoren mit optimierten Profilen für effiziente Kompression. Korrosionsschutz und hocheffiziente Rohstoffe sowie echte Wassersprühschmierung führen zu einer längeren Lebensdauer.

Rotorgehäuse

Der ölfreie wassergeschmierte VSD-Luftkompressor besteht aus Aluminiumbronze mit einem korrosionsbeständigen Gehäuse für Festigkeit und Haltbarkeit.

Lager

Im Inneren des hydrodynamischen Lagers gibt es keinen physischen Kontakt, nur Gleiten durch den Wasserfilm, keine Fettschmierung, um eine lange Lebensdauer zu gewährleisten.

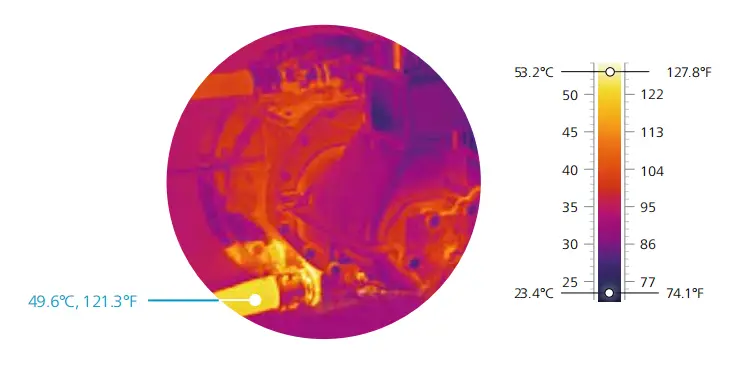

Kompressionseffizienz der Wasserschmierung

Wasser hat eine hervorragende Kühlleistung und entzieht der Quelle effektiv Wärme. Energieverschwendung durch Wärmeerzeugung wird vermieden und pro Kilowatt Energie kann mehr Druckluft erzeugt werden. Die kühlere Druckluft reduziert die thermische Belastung der Komponenten und verlängert dadurch die Lebensdauer.

Hervorragender wassergeschmierter Rotor

·Abgasvolumen erhöhen

·Reduzieren Sie den Energieverbrauch der Einheit

·Annähernd isotherme Kompression

·Druckstufen 7, 10 und 13 bar.

·Die effiziente Kühlleistung von Wasser in Kombination mit präzisem Design gewährleistet die überragende Energieeffizienz von AQ.

VSD: Energiekosten senken

Der Energieverbrauch des Kompressors macht mehr als 70 % der gesamten Lebenszykluskosten aus, und die Produktion von Druckluft verbraucht mehr als 40 % der gesamten Stromrechnung der Anlage. Um den Energieverbrauch zu senken, hat Atlas Copco den ölfreien, wassergeschmierten VSD-Luftkompressor entwickelt Markt.

VSD: Der Energieverbrauch schwankt mit der Gasnachfrage

● 35 % durchschnittliche Energieeinsparung in Produktionsprozessen bei dramatischen Änderungen des Gasbedarfs

Der Elektronikon°-Farbbildschirm-Controller steuert die Motorgeschwindigkeit und den Wechselrichter

● Kein Leer- und Leerabfall

● Speziell entwickelter VSD-Motor, kann bei vollem Druck starten/stoppen, kein Entladeabfall

● Eliminieren Sie Spitzenanlaufströme

● Niedriger Betriebsdruck reduziert Systemleckagen

● EMV elektromagnetische Verträglichkeit gemäß Normen (2004/108/EG)

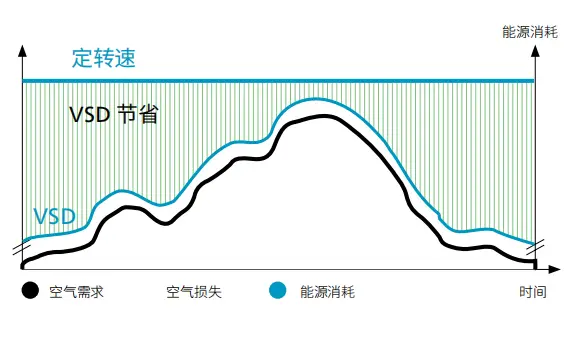

Konstante Geschwindigkeit: nicht einstellbarer Energieverbrauch

Herkömmliche Kompressoren mit konstanter Drehzahl haben nur eine Drehzahl und sind zu 100 % geöffnet. Dies führt bei geringem Bedarf zu einer erheblichen Energieverschwendung.

Bis zu 35 % Energieeinsparung

Die AQ VSD-Technologie von Atlas Copco verfolgt Änderungen des Gasverbrauchs der Kunden und passt die Kompressorgeschwindigkeiten in Echtzeit an, wodurch durchschnittliche Energieeinsparungen von bis zu 35 Prozent und Gesamtlebenszykluskosteneinsparungen von etwa 22 Prozent erzielt werden.

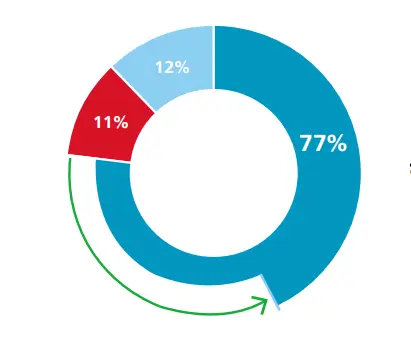

Gesamtlebenszykluskosten des Kompressors

● Energieverbrauchskosten

● Energieeinsparungen durch VSD

● Anschaffungskosten der Ausrüstung

● Wartungskosten
