IP steht für Ingress Protection (auch International Protection Rating genannt). Dabei handelt es sich um eine internationale Norm (IEC 60529 / GB/T 4208), die das Schutzniveau definiert, das ein Gehäuse für elektrische Geräte bietet gegen:
· Feste Gegenstände (Staub, Werkzeuge, Finger usw.)
· Flüssigkeiten (Wasser, Feuchtigkeit usw.)
Die IP-Bewertung besteht aus zwei Ziffern: IP _ _
|
Position |
Bedeutung |
Reichweite |
|
Erste Ziffer |
Staubschutz (Schutz vor festen Objekten) |
0 – 6 |
|
Zweite Ziffer |
Wasserschutz (Schutz vor dem Eindringen von Flüssigkeiten) |
0 – 8 |
Hinweis: Höhere Zahlen = besserer Schutz. IP6X bedeutet völlig staubdicht; IPX8 bedeutet kontinuierlichen Schutz vor Wassereintauchen.
|
IP-Code |
Schutzstufe |
Beschreibung |
|
IP0X |
Kein Schutz |
Kein besonderer Schutz gegen feste Gegenstände |
|
IP1X |
≥50mm |
Verhindert das Eindringen großer, fester Gegenstände (z. B. Hände). |
|
IP2X |
≥12mm |
Verhindert, dass Finger innere Teile berühren |
|
IP3X |
≥2,5 mm |
Verhindert das Eindringen von Werkzeugen, Drähten und kleinen Gegenständen |
|
IP4X |
≥1,0 mm |
Verhindert das Eindringen von Insekten und kleinen Fremdkörpern |
|
IP5X |
Staubgeschützt |
Es kann Staub eindringen, jedoch nicht in einer Menge, die den normalen Betrieb beeinträchtigt |
|
IP6X |
Staubdicht |
Verhindert vollständig das Eindringen von Staub |
|
IP-Code |
Schutzstufe |
Beschreibung |
|
IPX0 |
Kein Schutz |
Kein Schutz gegen Wasser |
|
IPX1 |
Vertikales Tropfen |
Verhindert senkrecht tropfendes Wasser |
|
IPX2 |
15° Tropfen |
Verhindert Tropfwasser im 15°-Winkel |
|
IPX3 |
Sprühen (60°) |
Verhindert Wasserspritzer in einem Winkel von bis zu 60° |
|
IPX4 |
Spritzen |
Verhindert, dass Wasser aus allen Richtungen spritzt |
|
IPX5 |
Wasserstrahl |
Verhindert Wasserstrahlen mit geringem Druck aus jeder Richtung |
|
IPX6 |
Starker Wasserstrahl |
Verhindert starke Wasserstrahlen |
|
IPX7 |
Eintauchen |
Kann für begrenzte Zeit in Wasser (bis zu 1 m) getaucht werden |
|
IPX8 |
Kontinuierliches Eintauchen |
Kann unter bestimmten Bedingungen kontinuierlich eingetaucht werden |
|
IPX9K |
Hochdruck/Heißwasser |
Hält Hochdruck-Heißwasserwäsche (100 bar, 80 °C) stand. |
|
IP-Bewertung |
Anwendung |
Typischer Anwendungsfall |
|
IP23 |
Trockene Innenräume |
Leichte industrielle Nutzung, Büroumgebungen |
|
IP44 |
Elektrische Schaltschränke für den Innenbereich |
Bedienfelder, Innenkompressoren |
|
IP54 |
Allgemeiner Gebrauch im Innen- und Außenbereich |
Am häufigsten bei Standard-Luftkompressoren |
|
IP55 |
Outdoor, raue Umgebungen |
Üblich bei Industriekompressoren |
|
IP65 |
Staubdicht + Strahlwassergeschützt |
Outdoor, Baustellen, Bergbau |
|
IP66 |
Staubdicht + starker Wasserstrahl |
Schwere Außenanwendungen |
|
IP67 |
Staubdicht + kurzzeitiges Eintauchen |
Spezielle Anwendungen, die Wasserbeständigkeit erfordern |
|
IP68 |
Staubdicht + kontinuierliches Eintauchen |
Unter Wasser oder in extremen Umgebungen |
|
IP69K |
Hochdruck-Heißwasserwäsche |
Lebensmittel und Getränke, Pharmazeutika, Waschmöglichkeiten |

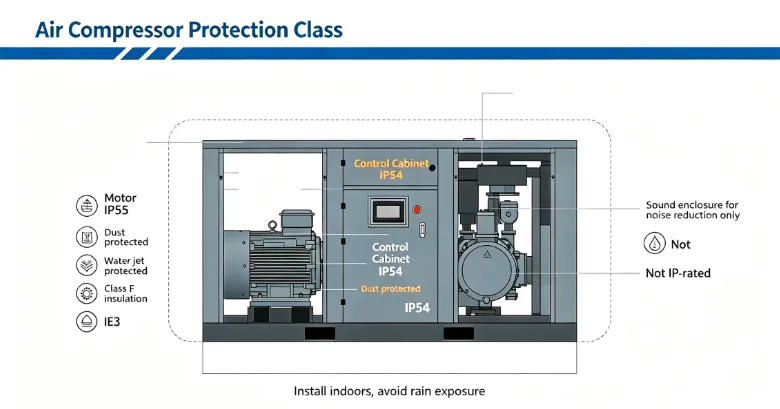

Am gebräuchlichsten für industrielle Luftkompressoren: IP54, IP55, IP65
|
Parameter |
Bedeutung |
|
IP55 |
Erste Ziffer 5 = Staubgeschützt (Staub kann eindringen, beeinträchtigt jedoch nicht den Betrieb) |
|
|
Zweite Ziffer 5 = Geschützt gegen Strahlwasser aus allen Richtungen |
|
Anwendung |
Geeignet für den Einsatz im Freien, auf Baustellen und in rauen Industrieumgebungen |
|
Beispiel |
Der 280-kW-Luftkompressor mit variabler Frequenz von De-nai verfügt über die Schutzart IP55 |
|
Punkt |
Erläuterung |
|
IP67/IP68 ≠ Arbeiten unter Wasser |
Diese Bewertungen stellen sicher, dass das Gerät funktioniert, nachdem es aus dem Wasser genommen wurde, und nicht, während es unter Wasser ist und in Betrieb ist |
|
IP69K ≠ IP67/IP68 |
IP69K schützt vor Hochdruckreinigung, ist jedoch nicht für dauerhaftes Eintauchen geeignet |
|
IP69K-Anwendungen |
Lebensmittelfabriken, Autowaschanlagen, Brauereien, in denen häufig Geräte gewaschen werden |
|
Prüfstandard |
GB/T 4208-2017 (China) / IEC 60529 (International) |
|
IK-Bewertung |
Getrennt von IP; misst den mechanischen Aufprallschutz (z. B. IK08, IK10) |
Die IP-Bewertung (Ingress Protection Rating) ist ein internationaler Standard, der den Grad des Schutzes angibt, den das Gehäuse eines Luftkompressors gegen das Eindringen von Staub und Wasser bietet.
Der IP-Code besteht aus zwei Ziffern:
- Erste Ziffer (0-6): Staubschutzstufe
- Zweite Ziffer (0-8): Wasserschutzstufe
Zum Beispiel:
• IP55 = Staubgeschützt + Geschützt gegen Strahlwasser
• IP65 = Staubdicht + Geschützt gegen Strahlwasser
• IP69K = Staubdicht + Geschützt gegen Hochdruckreinigung mit heißem Wasser
Am meistenIndustrieluftkompressorenverfügen über die Schutzart IP54 oder IP55 und sind für den Außenbereich und raue Industrieumgebungen geeignet.Nehmen Sie gerne Kontakt mit uns auf, um weitere Informationen zu erhalten!
